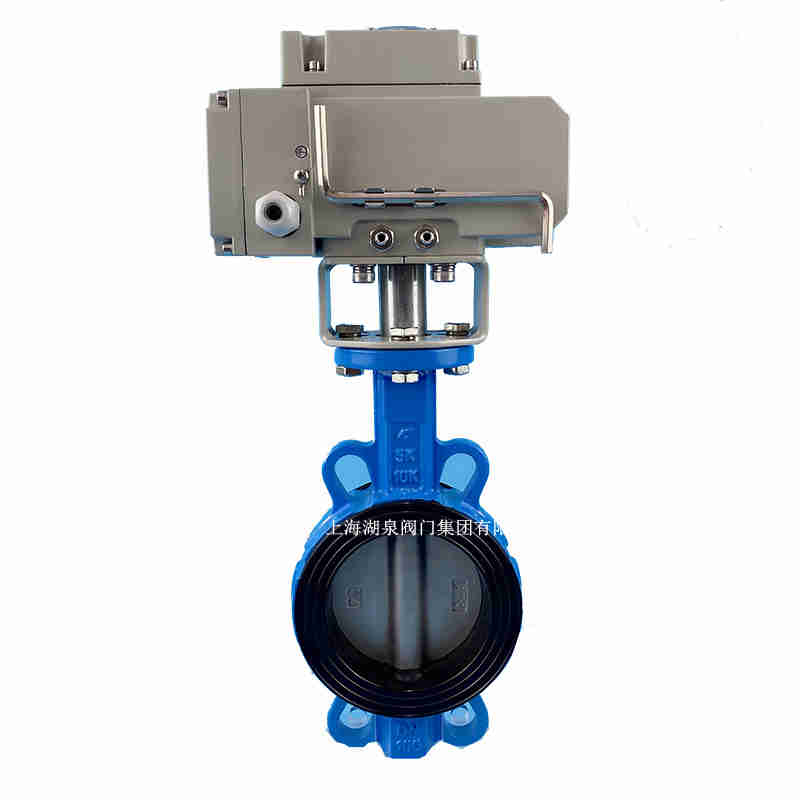

產品名稱：對夾式的電動蝶閥定做商家[ 2022-09-02 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、對夾式的電動蝶閥定做商家產品介紹
上海湖泉閥門集團有限公司電動蝶閥適用于需要流量調節的場合。蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理最適合制作大口徑閥門。當要求蝶閥作控制流量使用時，最重要的是正確選擇蝶閥的尺寸和類型，使之能恰當?shù)?、有效地工作?中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差?。?，推薦選用蝶閥。在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。 在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫（深冷）等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。
二、對夾式的電動蝶閥定做商家產品主要技術參數
公稱通徑 DN（mm） 50～1200 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 密封試驗 0.66 1.1 1.76 2.75 氣密封試驗 0.6 0.6 0.6 0.6 適用溫度 -23℃～200℃ 適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 驅動形式 氣傳動、電傳動 三、對夾式的電動蝶閥定做商家產品主要零件材料
零件名稱 材料 閥體 （球墨鑄鋼、鑄鋼、不銹鋼）+F46 蝶板 （灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨 通徑 主要尺寸 1.6MPa 2.5MPa 4．OMPa mm nich L H H1 D 1 Z-φMd a D1 Z-φMd a D1 Z-φMd a 50 2 43 72 200 125 4-φ18 45。 125 4-φ18 45° 125 4-φ18 45° 65 21/2 46 110 225 145 4-φ18 45。 145 4-φ18 22°30´ 145 4-φ18 22°30´ 80 3 49 115 240 160 4-φ18 22°30´ 160 4-φ18 22°30´ 160 4-φ18 22°30´ 100 4 56 130 255 180 4-φ18 22°30´ 190 4-φ22 22°30´ 190 4-φ22 22°30´ 125 5 64 150 305 210 4-φ18 22°30´ 220 4-φ26 22°30´ 220 4-φ26 22°30´ 150 6 70 165 325 240 4-φ22 22°30´ 250 4-φ26 22°30´ 250 4-φ26 22°30´ 200 8 71 210 380 295 4-φ22 15° 31O 4-φ26 15° 320 4-φ30 15° 250 10 76 245 410 355 4-φ26 15° 370 4-φ30 15° 385 4-φ33 15° 300 12 83 280 460 410 4-φ26 15° 430 4-φ30 11°15´ 450 4-φ33 11°30´ 350 14 92 315 525 470 4-φ26 11°15´ 490 4-φ33 11°15´ 51O 4-φ36 11°30´ 400 16 102 345 545 525 4-φ30 11°15´ 550 4-φ36 11°15´ 585 4-φ39 11°30´ 450 18 114 380 630 585 4-M27 9° 600、 4-M33 9° 610 4-M36 9° 500 20 127 415 650 650 4-M30 9° 660 4-M33 9° 670 4-M39 9° 600 24 154 460 680 775 4-M33 9° 770 4-M36 9° 795 4-M45 9° 700 28 165 488 780 840 4-M33 7°30´ 875 4-M39 7°30´ 800 32 190 572 860 950 4-M36 7°30´ 990 4-M45 7°30´ 900 36 203 628 900 1050 4-M36 6°26´ 1090 4-M45 6°26´ 1000 40 216 698 1000 1170 4-M39 6°26´ 1210 4-M52 6°26´ 1200 48 254 810 1100 1390 4-M45 5°38´ 1420 4-M52 5°38´ 1400 56 279 940 1200 1590 4-M45 5°
