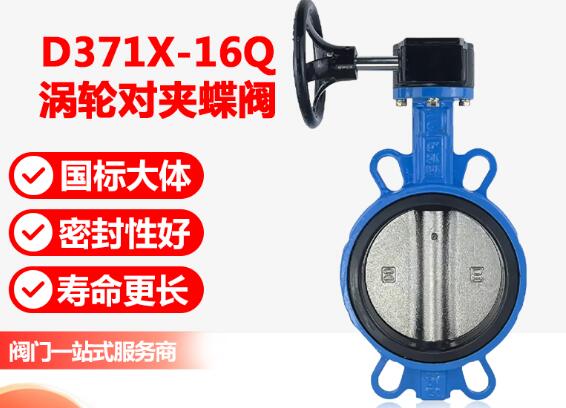

產品名稱：渦輪蝶閥D371x-1.6- DN150結構解析圖[ 2024-07-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、渦輪蝶閥D371x-1.6- DN150結構解析圖介紹
上海湖泉閥門集團有限公司D371X蝸輪軟對夾蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。軟密封中線對夾式蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。 具有越關越緊的密封功能，密封性能可靠。 使用壽命長。 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小，能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。二、渦輪蝶閥D371x-1.6- DN150技術參數
公稱通徑
DN(mm)
50~2000
公稱壓力
PN(MPa)
0.6
1.0
1.6
試驗壓力
Ps(MPa)強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸汽、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
三、渦輪蝶閥D371x-1.6- DN150零部件材料
零件名稱
材料
閥體
各種橡膠、聚四氟
蝶板
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨
三、渦輪蝶閥D371x-1.6- DN150零部件材料選型與適用溫度
料品種
氯丁橡膠
丁晴橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
X或J
XA或JA
XB或JB
XC、JC或F
XD或JD
XE或JE
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
公稱通徑
結構長度(標準值)
外形尺寸（參考值）
連接尺寸(標準值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
306
180
200
110
4-14
125
4-18
125
4-18
65
2 1/2
46
70
321
180
200
130
4-14
145
4-18
145
4-18
80
3
46
83
346
180
200
150
4-18
160
8-18
160
8-18
100
4
52
105
387
180
200
170
4-18
180
8-18
180
8-18
125
5
56
115
411
180
200
200
8-18
210
8-18
210
8-18
150
6
56
137
447
270
280
225
8-18
240
8-22
240
8-22
200
8
60
164
572
270
280
280
8-18
295
8-22
295
12-22
250
10
68
206
646
270
280
335
12-18
350
12-22
355
12-26
300
12
78
230
738
380
420
395
12-22
400
12-22
410
12-26
350
14
78
248
761
380
420
445
12-22
460
16-22
470
16-26
400
16
102
289
877
450
470
495
16-22
515
16-26
525
16-30
450
18
114
320
938
480
490
550
16-22
565
20-26
585
20-30
500
20
127
343
993
480
490
600
20-22
620
20-26
650
20-33
600
24
154
413
1131
480
490
405
20-26
725
20-30
770
20-36
700
28
165
478
1476
640
660
810
24-26
840
24-30
840
24-36
800
32
190
525
1533
640
660
320
24-30
950
24-33
950
24-39
900
36
203
585
1655
750
860
1020
24-30
1050
28-33
1050
28-39
1000
40
216
640
1765
850
900
1120
28-30
1160
28-36
1170
28-42
1200
48
254
755
1995
850
900
1340
32-33
1380
32-39
1390
32-48
1400
56
279
910
2310
1000
925
1560
36-36
1590
36-42
1590
36-48
1600
64
318
1030
2595
1000
925
1760
40-36
1820
40-48
1820
40-56
1800
72
356
1140
2810
1100
980
1970
44-39
2020
44-48
2020
44-56
2000
80
406
1250
3100
1100
980
2180
48-42
2230
48-48
2230
48-62
