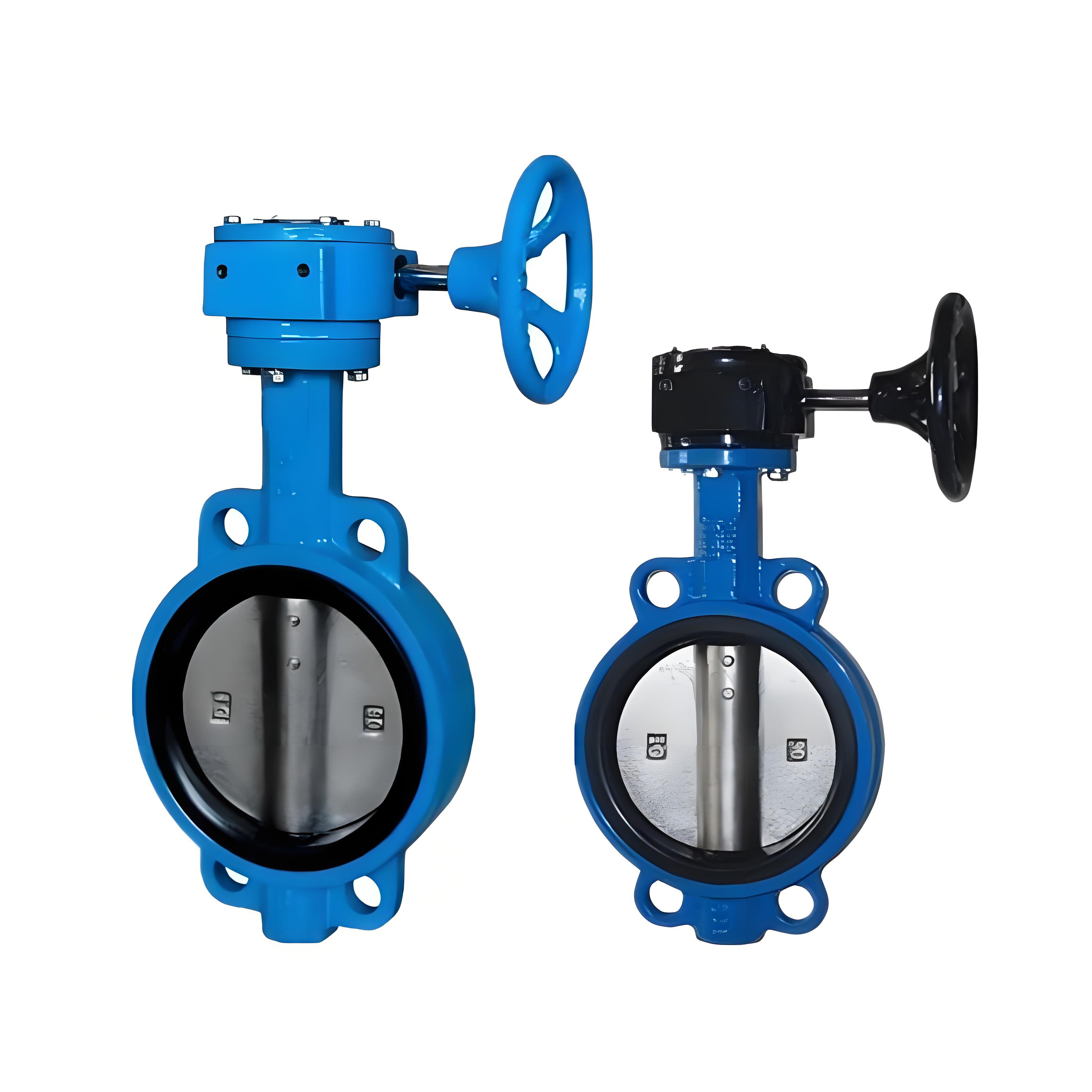

產品名稱：D371X-16Q-DN300高溫高壓腐蝕性液體工業蝶閥[ 2024-09-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D371X-16Q-DN300高溫高壓腐蝕性液體工業蝶閥介紹

上海湖泉D371X-16Q蝸輪蝶閥的密封性能優異，能夠在高壓、高溫及腐蝕性環境下保持穩定的密封效果，有效防止流體泄漏，保障管道系統的安全運行。此外，該閥門還具備優良的流量調節功能，可根據實際需求調節流體流量，實現精確的流量控制，滿足各種復雜工況的需求。在材質方面，D371X-16Q蝸輪蝶閥采用高強度、耐腐蝕的材料制成，確保了閥門在惡劣環境下的長期穩定運行。同時，其表面處理工藝精湛，具有良好的抗磨損、抗腐蝕性能，延長了閥門的使用壽命。

二、D371X-16Q-DN300高溫高壓腐蝕性液體工業蝶閥零件材料

閥體：鑄鐵球墨鑄鐵鑄鋼不銹鋼
蝶板：鑄鐵球墨鑄鐵不銹鋼尼龍涂層板襯膠板 CF8 CF8M 2507 1.4529
密封圈：丁晴橡膠(NBR) 三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
閥桿：45# 1Cr13
填料：O型圈柔性石墨

三、D371X-16Q-DN300技術參數

公稱通經DN（mm)	50～2000		50～1600
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

注：密封圈材料：天然橡膠（NR）-20~+85℃

乙丙橡膠（EPDM）-40~+125℃

丁腈橡膠（NBR）-20~+82℃

硅橡膠（SI）-70~+150℃

氟橡膠（VITON）-23~+150℃

氯丁橡膠（CR）0~+80℃

丁基橡膠（IIR）-40~+100℃

聚四氟乙烯塑料（PTFE）+10~+150℃

主要零部件材料：

零件名稱材料閥體WCB、QT、HT200、HT250蝶板WCB、QT45、HT200、HT250閥軸2Cr13密封圈丁腈耐油橡膠填料柔性石墨

執行標準：

制造標準GB/T 122387-89法蘭標準GB9113-2000、GB17241.6-1998結構長度標準GB12221-89檢驗標準GB/T 13927-92

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
