產品名稱：襯膠隔膜閥G41J-10 DN150 PN1.0MPa生產廠家[ 2024-12-03 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、襯膠隔膜閥G41J-10 DN150 PN1.0MPa生產廠家
G41J襯膠手動隔膜閥是一種特殊形工的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。
二、襯膠隔膜閥G41J-10 DN150 PN1.0MPa優點
1、襯膠隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質*隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2、利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟"外的各種強腐蝕性介質。
3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表"。
手動
G41J(堰式)
手動
G641J(往復式)
G41F5(堰式)
G641F5(往復式)
G45J(直流式)
G6B41F(常閉式)
G45F5(直流式)
G6B41F5(常閉式)
電動
G9B41J(防爆式)
電動
G941J(普通型)
G9B41F5(防爆式)
G941F5(普通型)
三、襯膠手動隔膜閥主要零部件材料表
公稱壓力(MPa) 0.6 1.0 殼體試驗壓力 PT 0.9 1.5 密封試驗壓力(液) 0.66 1.1 密封試驗壓力(氣) 0.5-0.7 適用介質 G41W-6/10 G41J-6/10 G41F-6/10 非腐蝕性流體 一般腐蝕性流體 強腐蝕性流體 適用溫度 ≤100℃ ≤80℃ -50-150℃

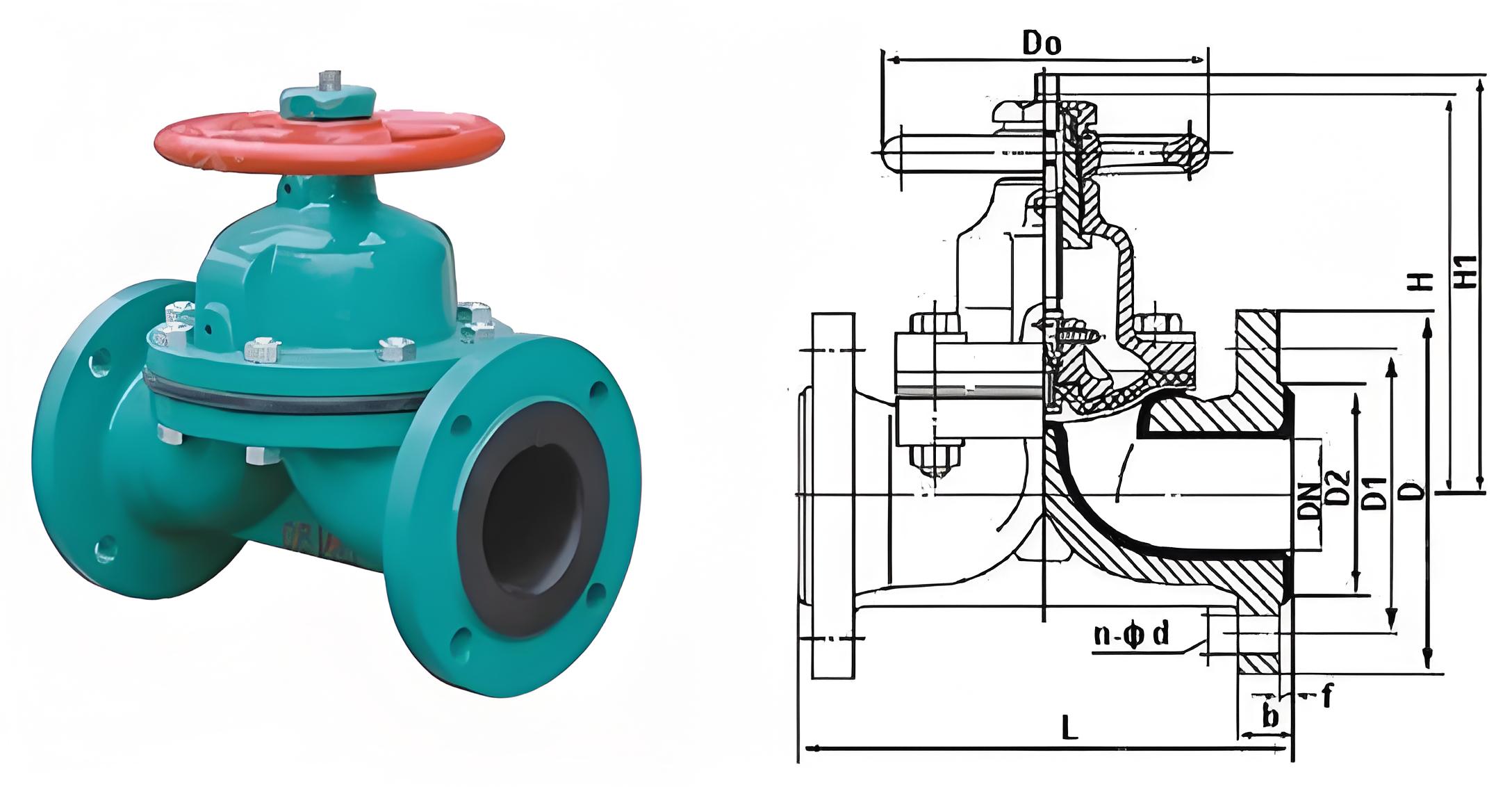

DN L D D1 D2 z-d f b H H1 DO Wt(kg) 15 125 80 55 40 4-12 2 12 116 126 100 2.8 20 135 90 65 50 4-12 2 14 116 126 100 3 25 145 100 75 60 4-12 2 14 127 140 140 4.5 32 160 120 90 70 4-14 3 16 132 149 140 6.5 40 180 130 100 80 4-14 3 16 155 175 160 8 50 210 140 110 90 4-14 3 16 162 188 160 10 65 250 160 130 110 4-14 3 16 196 230 200 16 80 300 185 150 125 4-18 3 18 220 262 240 21 100 350 205 170 145 4-18 3 18 272 325 240 30 125 400 235 200 175 8-18 3 20 332 397 280 52 150 460 260 225 200 8-18 3 20 372 450 320 70 200 570 315 280 255 8-18 3 22 496 600 360 112 250 680 370 335 310 12-18 4 24 570 700 400 220
