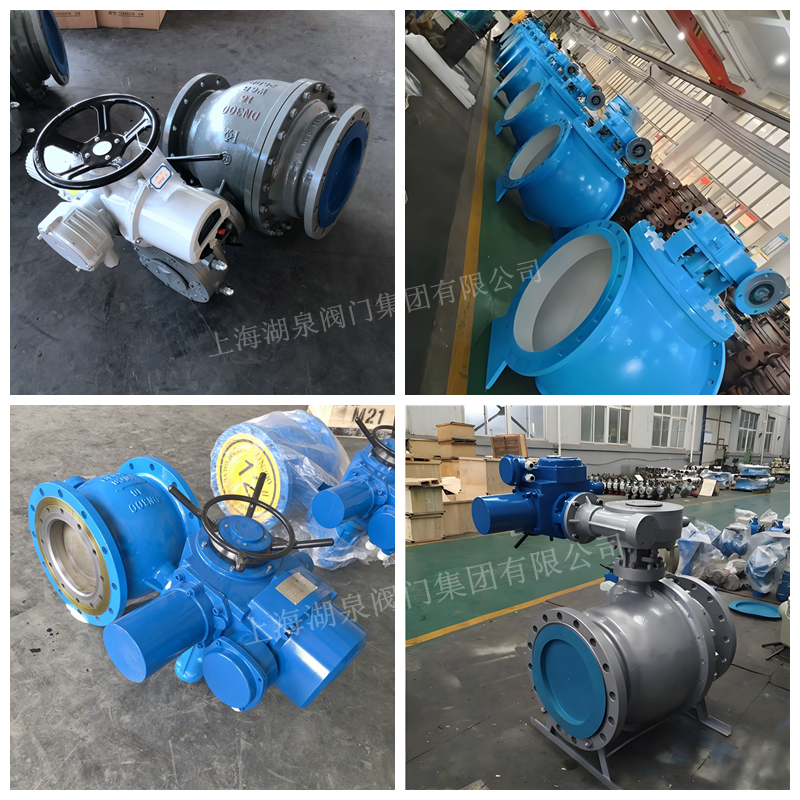

產品名稱：PQ940X-25C，DN800,PN25上裝立軸全通徑偏心半球閥[ 2026-01-04 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- PQ940X-25C、DN800、PN25上裝立軸全通徑偏心半球閥是一種高性能閥門，專為嚴苛工業環境設計，結合了偏心半球閥的創新結構與全通徑流道優勢。以下從關鍵特性、工作原理、技術參數及應用場景進行介紹。
產品概述與結構特點：
該閥門屬于上裝式立軸結構，采用偏心半球閥設計，公稱通徑DN800，公稱壓力PN25（約25MPa），全通徑流道確保介質流通面積與管道一致，壓力損失極小。核心結構包括偏心閥體、半球形閥瓣和單閥座密封，閥桿驅動閥瓣旋轉90°實現啟閉；上裝式設計允許在線維護，無需拆卸管道，降低停機成本；閥座設外臺階與閥體內腔配合，防止卡阻或脫離，提升可靠性。
工作原理與密封性能：
閥門通過旋轉閥瓣控制介質流動，工作原理基于偏心曲軸設計：開啟時，閥瓣逐漸脫離閥座，實現無摩擦旋轉，避免密封面磨損；關閉時，閥瓣在旋轉90°后楔壓閥座，形成金屬環帶硬密封，密封副具有補償量，磨損后仍能可靠密封。自清潔結構使流體沿密封面360°均勻通過，沖走雜質，適用于含微粒介質。技術參數與材質配置：
- 壓力與通徑：公稱壓力PN25（25MPa），公稱通徑DN800，適用于高壓工況。
- 材質選擇：閥體材質可選碳鋼、不銹鋼等，閥座嵌入非金屬彈性材料，金屬密封面受保護；閥桿采用耐磨處理，適用于-20℃至550℃溫度范圍。
- 驅動方式：支持手動、蝸輪、氣動或電動（如電動執行機構），實現遠程控制與精確調節。
- 連接方式：法蘭連接，符合GB、API等標準。
性能優勢與應用場景：
- 石油天然氣：高壓輸送管線截?cái)嗯c調節。
- 化工冶金：控制腐蝕性介質或高溫流體。
-
電力環保：火電/核電站冷卻系統、污水處理中的嚴密切斷。
