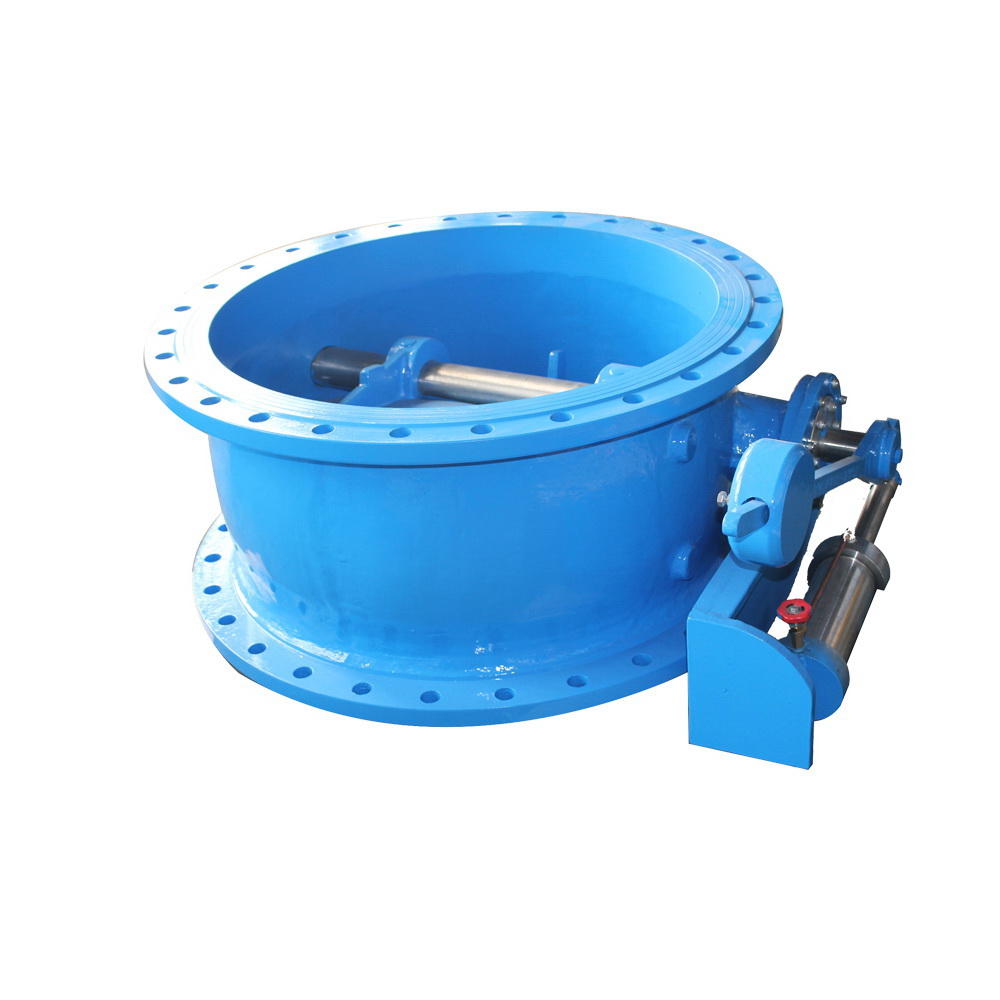

產品名稱：手動蝶式緩閉止回閥HH47X、HH47H、HH48X、HH49X[ 2024-09-11 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、手動蝶式緩閉止回閥HH47X、HH47H、HH48X、HH49X介紹
手動蝶式緩閉止回閥的型號包括HH47X、HH47H、HH48X、HH49X等。這些型號的蝶式緩閉止回閥主要用于安裝在泵出口處，通過介質壓力推動蝶板開啟。在非正常停泵時，蝶板在自身重力和介質倒流壓力的推動下，首先快速關閉約80%，然后通過緩閉液壓油缸的阻尼作用，使其慢速關閉剩余的20%，以防止破壞性的停泵水錘現象發生。蝶式緩閉止回閥的設計標準、工作原理、型號和結構圖等信息可以在相關技術文檔或?qū)I(yè)網站上找到更詳細的信息。蝶式緩沖止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。二、手動蝶式緩閉止回閥HH47X、HH47H、HH48X、HH49X原理
本閥門在使用過程中，介質按圖示箭頭方向流動。1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。2，閥體及閥瓣的密封面采用不銹鋼堆焊。蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點。
三、手動蝶式緩閉止回閥HH47X、HH47H、HH48X、HH49X技術參數
公稱壓力：1.0～2.5MPa 公稱通徑：40～1400mm 介質：水、油品、海水、污水 適用溫度：0～80℃（如需要，可達200℃） 法蘭標準：GB/T 17241.6 GB/T9113 試驗標準：GB/T 13927 AP1598
四、手動蝶式緩閉止回閥零部件材料
名稱材料閥體灰鑄鐵、鑄鋼、不銹鋼等閥蓋鋼板、不銹鋼閥瓣丁腈橡膠閥軸不銹鋼
- 公稱通徑DN(mm)40～800公稱壓力PN(Mpa）1.0～2.5緩閉時間3～60s-適用介質清水、污水、海水-適用溫度0～80℃-
