配水閘閥PZI-500（生產廠家）
[ 2024-01-12 ]

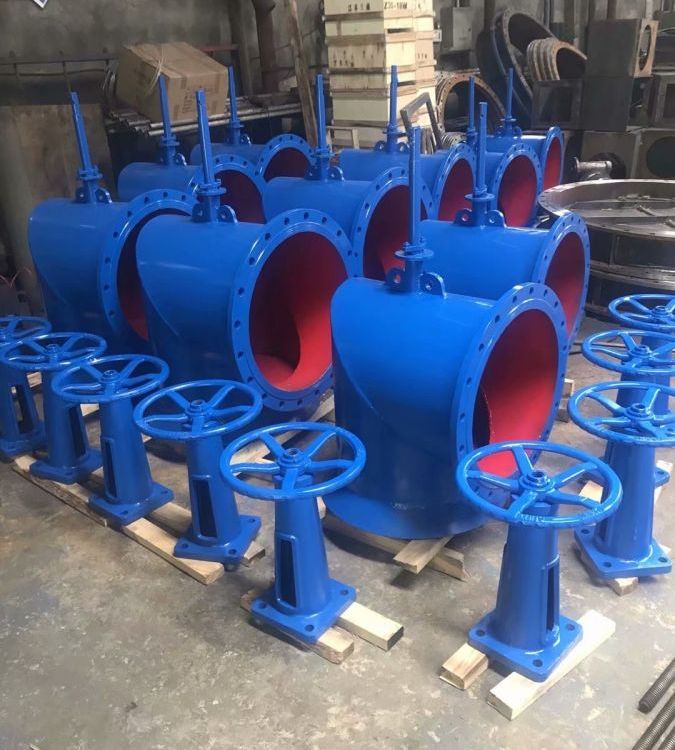

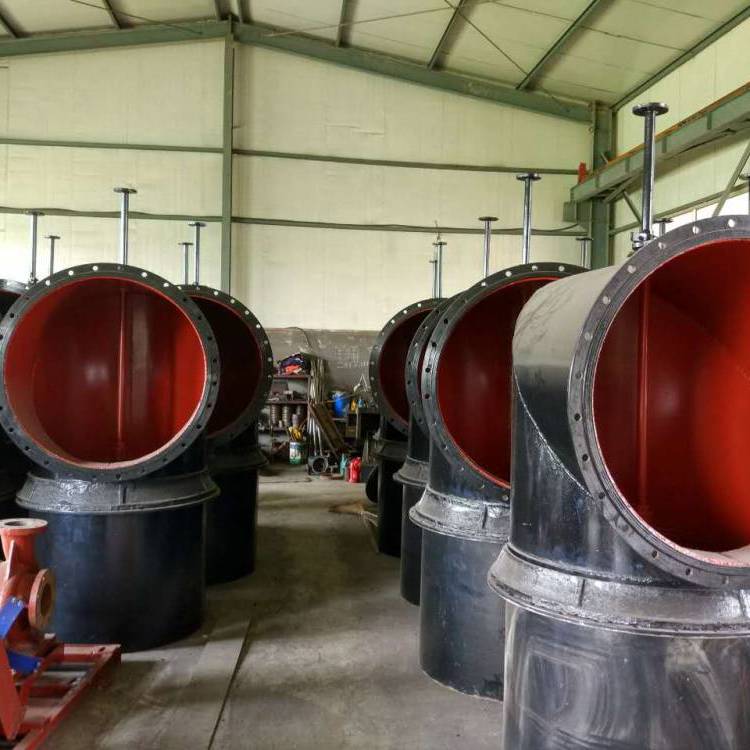

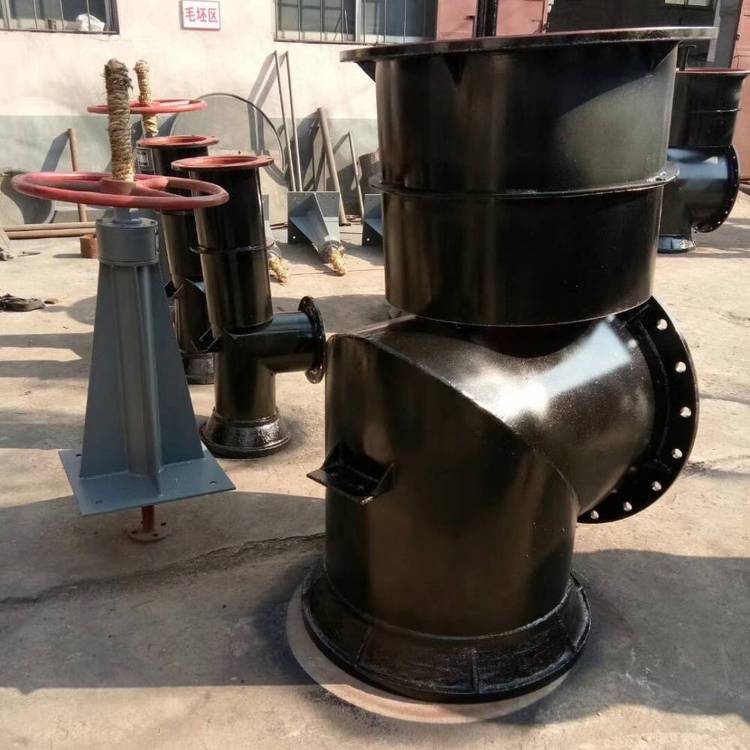

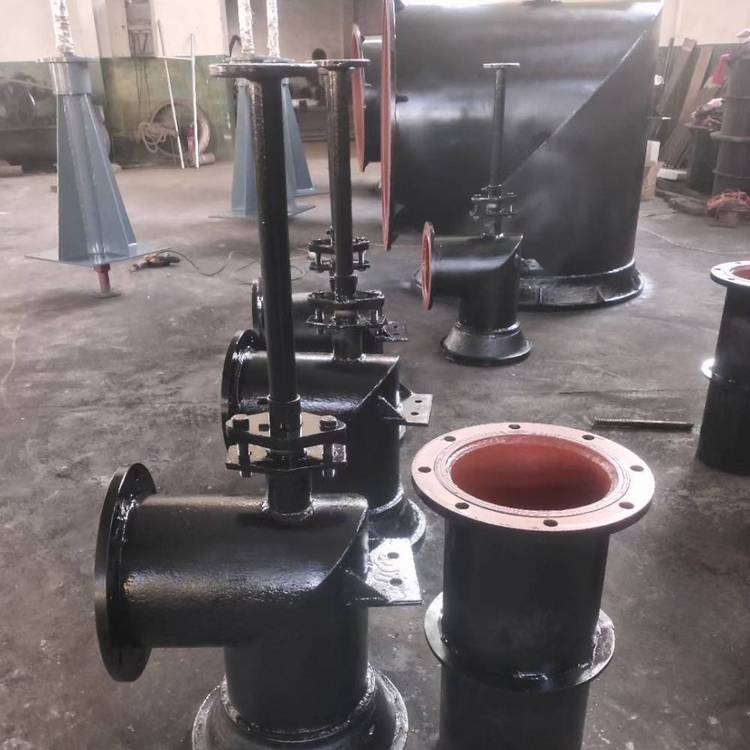

上海湖泉閥門集團有限公司PZI-500配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。 PZ—配水閘閥 1—次改進技術,500—公稱直...PZI型配水閘閥是在PZ型的基礎上進行的改進設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。
配水閘閥PZI-500（生產廠家）技術參數
配水閘閥PZI-500（生產廠家）外形連接尺寸
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接.上海湖泉閥門集團有限公司為您出示技術專業的解決方法，包含設計方案、訂制、成套設備、運作、服務項目。以最少的成本費生產制造品質**的商品。下一道工藝流程是上一道工藝流程的客戶。在每道工藝過程里來造就品質，一切為客戶服務。
配水閘閥PZI-500（生產廠家）技術參數
| 型 號 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
| 公稱直徑（毫米） | 400 | 500 | 600 | 800 | 1000 | |
| 介 質 | 水 | |||||
| 介質溫度 | 常 溫 | |||||
| 操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
| 壓力（公斤力/厘米2） | 工作壓力 | 1 | ||||
| 試驗壓力 | 2.5 | |||||
| 操縱方式 | 手動操作 | |||||
| 制造工藝 | 鑄造/焊接 | |||||
| 重量（公斤） | 帶法蘭短管 | 370 | 450 | 637 | 851 | 1431 |
| 不帶法蘭短管 | 289 | 345 | 494 | 656 | 1122 | |
| 備注 | PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 | |||||
配水閘閥PZI-500（生產廠家）外形連接尺寸
| 通徑/DN | Dg | D | D1 | D2 | D3 | D4 | d | φ | H1 | H2 | h1 | h2 | h3 | h4 | a1 | a2 | b1 | b2 | C | C1 | C2 | n×d | 2×d1 | n×d2 | u×d3 |
| PZI-400 | 400 | 540 | 495 | 535 | 85 | 120 | 35 | 500 | 750 | 988 | 250 | 462 | 723 | 1250 | 300 | 300 | 400 | 400 | 410 | 190 | 70 | 419 | 215 | 417 | 1623 |
| PZI-500 | 500 | 640 | 600 | 640 | 85 | 120 | 35 | 600 | 750 | 988 | 300 | 512 | 673 | 1250 | 300 | 300 | 400 | 400 | 470 | 230 | 70 | 419 | 215 | 417 | 1623 |
| PZI-600 | 600 | 760 | 705 | 755 | 100 | 136 | 42 | 600 | 750 | 1065 | 350 | 602 | 968 | 1250 | 300 | 300 | 400 | 400 | 520 | 360 | 80 | 419 | 219 | 617 | 2025 |
| PZI-800 | 800 | 960 | 920 | 975 | 100 | 135 | 42 | 600 | 750 | 1065 | 450 | 702 | 868 | 1250 | 300 | 300 | 400 | 400 | 625 | 360 | 80 | 419 | 219 | 617 | 2430 |
| PZI-1000 | 1000 | 1160 | 1120 | 1175 | 115 | 160 | 50 | 700 | 900 | 1265 | 550 | 842 | 1119 | 1500 | 400 | 400 | 500 | 500 | 720 | 450 | 100 | 419 | 219 | 622 | 2830 |
PZI礦用配水閘閥φ1200型技術參數
| 型號 | 操縱臺 | 閘閥 | 短管 |
操作 行程 |
質量(Kg) | |||||||||||||||
| B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | 帶短管 | 無短管 | ||
| PZ2-1200 | 500 | 400 | 250 | 22 | 700 | 900 | 1296 | 780 | 652 | 40 | 120 | 23 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 |
PZI礦用配水閘閥采用說明
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)| H | 5000 | 4500 | 4000 | 3500 | ||
| h | PZI | 400 | 3765 | 3265 | 2765 | 2265 |
| 500 | ||||||
| PZI | 600 | 3497 | 2997 | 2497 | 1997 | |
| 800 | ||||||
| PZI | 1000 | 3100 | 2600 | 2100 | 1600 | |
| PZ1 | 1200 | 3040 | 2540 | 2040 | 1540 | |
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接.上海湖泉閥門集團有限公司為您出示技術專業的解決方法，包含設計方案、訂制、成套設備、運作、服務項目。以最少的成本費生產制造品質**的商品。下一道工藝流程是上一道工藝流程的客戶。在每道工藝過程里來造就品質，一切為客戶服務。
本文標題：配水閘閥PZI-500（生產廠家）
