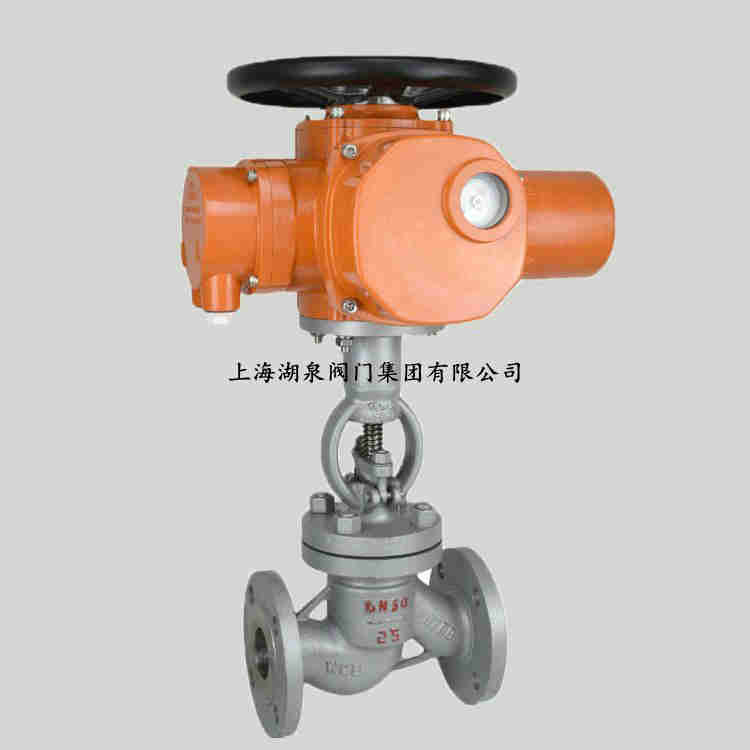

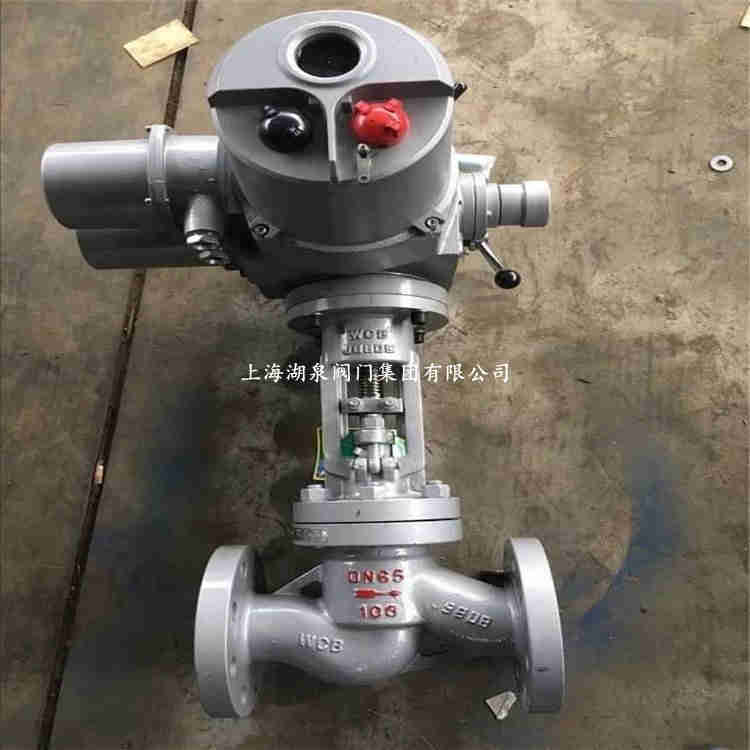

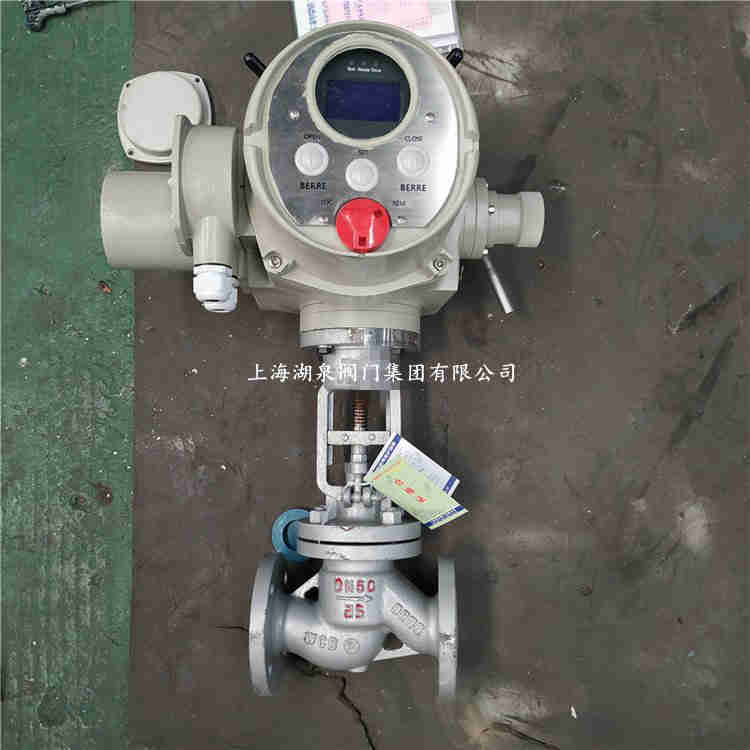

j941h-16c dn350電動截止閥智能型的尺寸和技術參數上海湖泉閥門集團有限公司J941H法蘭電動截止閥由智能型電動執行器和法蘭截止閥組成。電動執行器接收控制系統開關信號,帶動截止閥閥桿和閥芯上下動作,完成開關控制過程。電動執行器為Z型多回轉電動執行器,有戶外型,整體型,...本系列截止閥廣泛應用于電力、石油、化工、冶金、制藥、化肥、紡織、印染等行業各種工況的管路上,作切斷或接通管路介質。

一種智能控制的電動截止閥，包括閥門主體，所述閥門主體為空腔結構，所述閥門主體的左右兩端均固定連接有法蘭盤，所述閥門主體的圓周內壁固定連接有閥門瓣，所述閥門瓣的上端的上端開設有圓形連通孔，所述閥門主體的上端活動卡接有蓋板，所述蓋板的上端開設有多個連接孔，且多個連接孔均貫穿閥門主體的下端，多個所述連接孔內均活動插接有雙向螺桿，多個所述雙向螺桿的圓周表面上下部分別螺紋連接有第一螺母和第二螺母，所述蓋板的上側設有兩組卡接機構，每組所述卡接機構均與蓋板連接以實現其卡接，所述蓋板的上側設有轉動機構，所述轉動機構與圓形連通孔連接以實現去轉動。

 智能型電動截止閥主要用來按通或截斷管路中的介質,一般不用于調節流量。截止閥適用的壓力,溫度范圍很大,但一般用于中,小口徑的管道。與閘閥相比,截止閥的結構較簡單,制造與維修都較...智能開關型質量穩定:實行全過程質量監控,細致入微,*檢測!價格合理:高效內部成本控制,減少了開支,讓利于客戶!交貨快捷:先進生產...智能開關型質量穩定:實行全過程質量監控,細致入微,*檢測!價格合理:高效內部成本控制,減少了開支,讓利于客戶!交貨快捷:先進生產...

 上海湖泉智能開關型電動截止閥,結構合理,密封可靠,性能優良,造型美觀;閥瓣、閥座密封面用硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、...

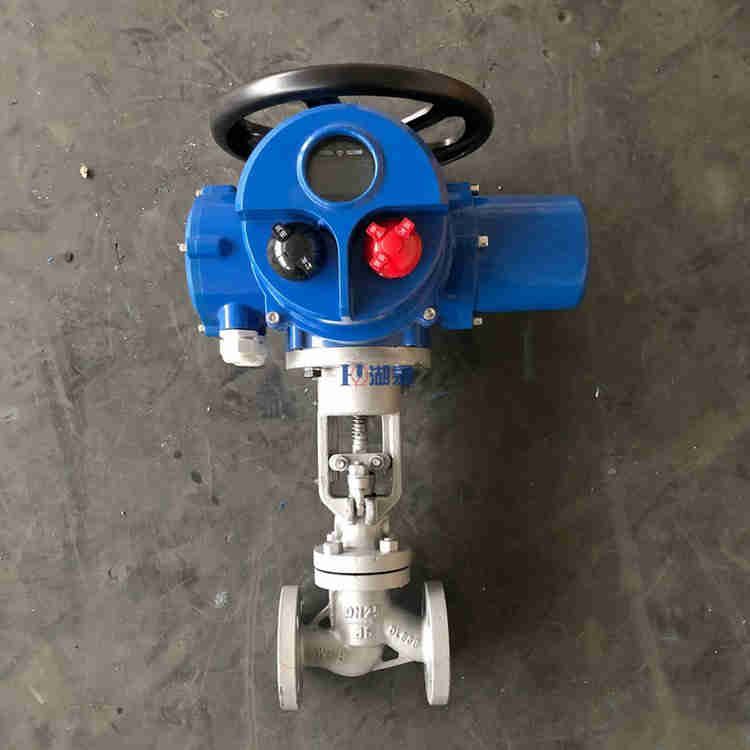

j941h-16c dn350電動截止閥智能型的尺寸和技術參數

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸類、 尿素、甲銨液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550



壓力標準	公稱壓力(MPa)
試驗壓力(MPa)	1.6	2.5	4.0	6.4
強度試驗	2.4	3.75	6.0	9.6
密封試驗	1.76	2.75	4.4	7.04

 j941h-16c dn350電動截止閥智能型的尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
