截止閥J41H-16C\DN250技術相關參數及產品介紹
了解更多相關產品點擊：截止閥

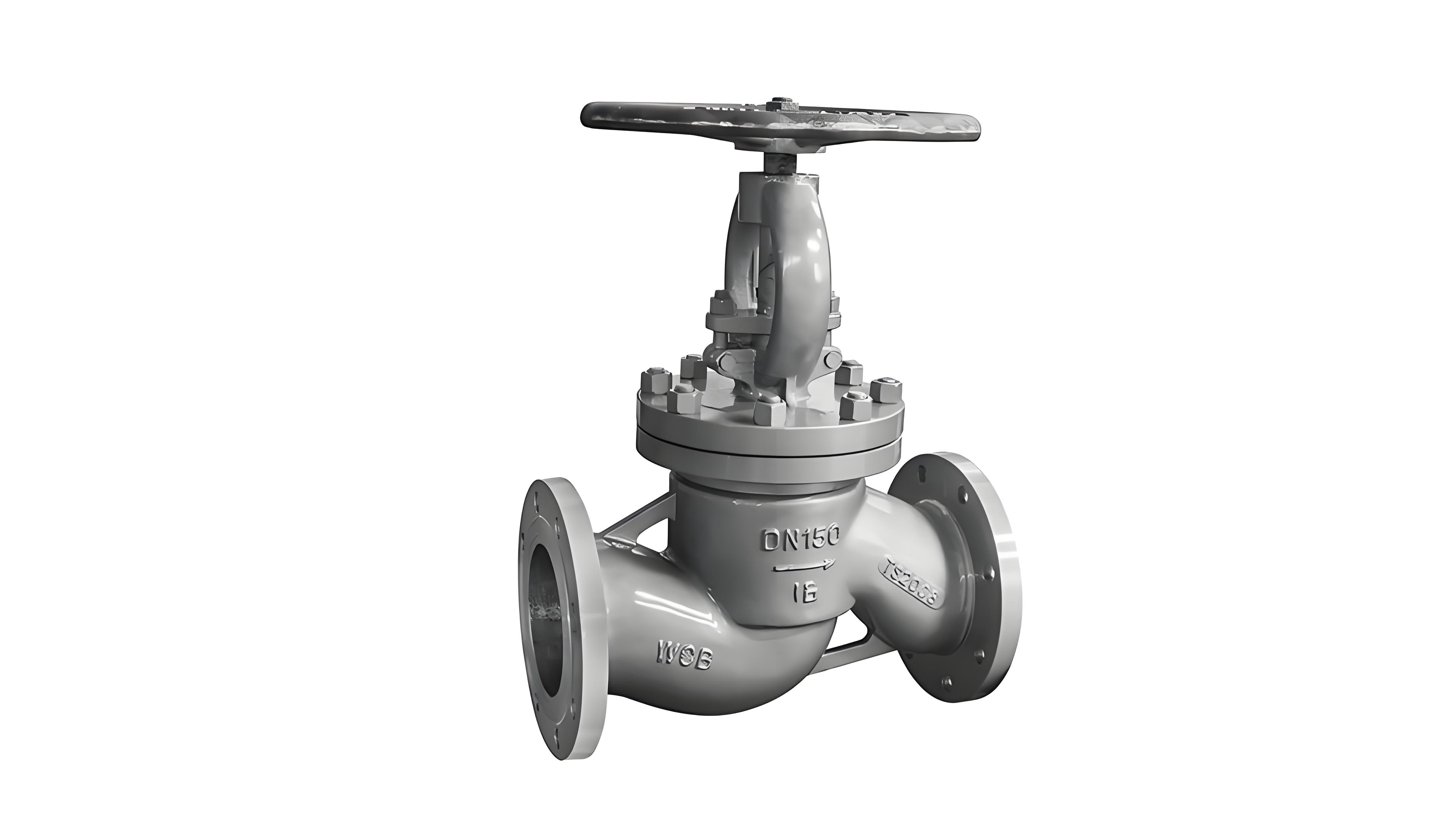

截止閥J41H-16C\DN250是一種用于切斷或接通管路介質的閥門，廣泛應用于石油、化工、制藥、化肥、電力等行業。 該閥門適用于公稱壓力為1.6MPa的工作環境下，適用于水、蒸汽、油品等介質。它的主要技術參數包括：公稱通徑為DN250，工作溫度范圍為-29℃至550℃，適用于水、蒸汽、油品等介質。該閥門采用手動操作方式，閥體材料為WCB鑄鋼，閥瓣和閥座采用司太立鈷基硬質合金堆焊而成，具有良好的耐磨性和密封性。的主要特點包括：結構合理，密封可靠，性能優良，造型美觀。閥瓣和閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨性強。閥桿經過調質和表面氮化處理，具有良好的抗腐蝕性和抗擦傷性。此外，該閥門可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
截止閥J41H-16C性能規范：
| 產品型號 | 公稱壓力 | 強度試驗壓力 | 密封試驗壓力 | 工作介質 |
| J41H-16C | 1.6 | 2.4 | 1.76 | 水、蒸汽、油品等 |
| J41H-25 | 2.5 | 3.75 | 2.75 | |
| J41H-40 | 4.0 | 6.0 | 4.4 |
截止閥J41H-16C主要零部件材料
| 零部件名稱 | 材 料 | |
| J41H-16C | ||
| 閥體、閥蓋 | WCB | |
| 閥桿 | WCB | |
| 閥瓣閥座 | 密封面 | 鎳鉻耐酸鋼、鎳鉻鉬耐酸鋼聚四氟乙烯 |
| 填料 | 聚四氟乙烯 對位聚 | |
| 填料壓蓋 | WCB | |
| 手輪 | 球墨鑄鐵 | |

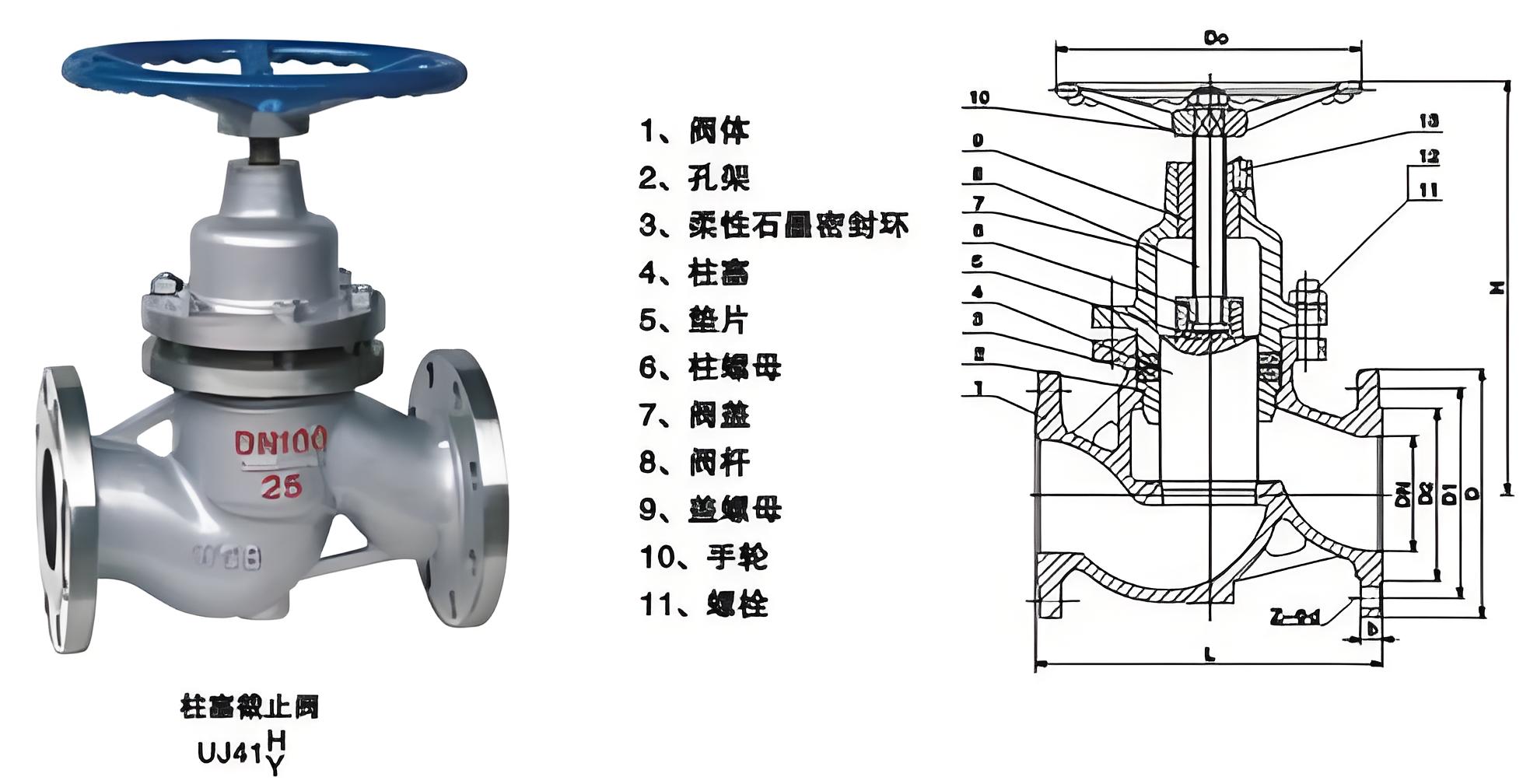

截止閥J41H-16C相關連接尺寸
| 型號 | 公稱通徑 | 尺 寸 | 參考重量Kg | |||||||
| L | D | D1 | D2 | b-f | Z*Φd | H | Do | |||
| J41H-16C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*Φ14 | 170 | 120 | 6.9 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4*Φ14 | 190 | 140 | 7.4 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4*Φ14 | 205 | 160 | 8.5 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*Φ18 | 270 | 180 | 15.4 | |
| 40 | 200 | 150 | 110 | 85 | 18-3 | 4*Φ18 | 310 | 200 | 19.3 | |
| 50 | 230 | 165 | 125 | 100 | 18-3 | 4*Φ18 | 358 | 240 | 31.2 | |
| 65 | 290 | 185 | 145 | 120 | 18-3 | 4*Φ18 | 373 | 280 | 33.6 | |
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*Φ18 | 435 | 320 | 44.6 | |
| 100 | 350 | 220 | 180 | 155 | 20-3 | 8*Φ18 | 500 | 360 | 66.4 | |
| 125 | 400 | 250 | 210 | 185 | 22-3 | 8*Φ18 | 614 | 400 | 93.2 | |
| 150 | 480 | 285 | 240 | 210 | 24-3 | 8*Φ23 | 674 | 400 | 157.5 | |
| 200 | 600 | 340 | 295 | 265 | 26-3 | 12*Φ23 | 818 | 450 | 200 | |
| 250 | 730 | 405 | 355 | 320 | 30-3 | 12*Φ25 | 969 | 550 | 295 | |
截止閥J41H-16C\DN250]安裝的核心注意事項包括確保介質流向與閥體上標示的箭頭一致，安裝時應使用合適的工具和材料，確保閥門與管道連接牢固且無泄漏。 安裝前的準備工作包括： 檢查截止閥的型號及規格，確保材料和工具符合要求。 清洗和檢查零件，確保表面無污垢和缺陷，尺寸符合要求。 準備所需的工具，如扳手、扭力扳手、鉗子等。 安裝過程中的具體步驟和注意事項：
1、安裝閥體：將閥體放在工作臺上，用扳手依次擰緊法蘭螺栓，保證閥體與管道連接緊密。
2、安裝閥桿：將閥桿放入閥體中，注意閥桿頂部與閥蓋對齊，并在閥桿頂部安裝止動裝置。
3、安裝閥芯：將閥芯放入閥桿內，端部與閥桿連接，用扳手緊固閥芯螺栓。
4、安裝閥蓋：將閥蓋放在閥體上，用扳手依次擰緊法蘭螺栓。
5、安裝手輪：將手輪放在閥桿上，用扳手緊固手輪螺母。
6、檢查和試運轉：檢查閥門連接是否完好，試運轉閥門，確保開啟和關閉靈活順暢。
7、安裝后的檢查和維護： 定期檢查閥門的連接是否緊固，零部件是否正常。 定期涂抹潤滑油和氧化鋅膏，確保零部件正常工作。 如發現閥門故障，應及時清洗和維修，保證正常使用。
