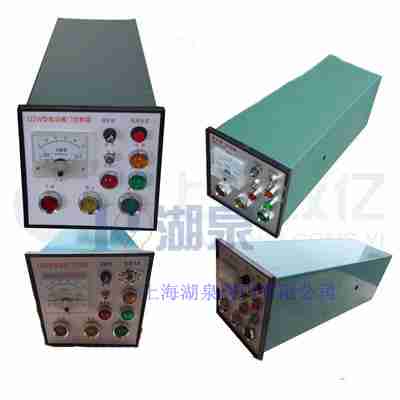

電動閥門什么時候須配電控柜？湖泉電動閥門控制箱是與電動裝置配配套使用的產品.用以控制電動閥門的開啟和關閉,可以實現在控制室內遠距離對電動閥門的控制.該控制器與電動閥門配套后廣泛地應用于使用管道閥門的給排水、供熱、電站、化工行業，閥門控制箱(以下簡稱“閥門控制器”)是與電動裝置配配套使用的產品。用以控制電動閥門的開啟和關閉,可以實現在控制室內遠距離對電動閥門的控制。該控制器與電動閥門配套后廣泛地應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵和煤炭等工業部門。 電動閥門什么時候須配電控柜工作原理
控制器的電路主要由控制電路、工作顯示電路、開度指示電路和主電路（主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內）四部分組成。接通控制器的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制器為遠控狀態。當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。
“現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時，控制器面板上的“開閥”、“關閥”、“停”等按鍵起控制作用?，F(xiàn)場電動裝置上的“現場開”、“現場關”按鈕不起作用（用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制器的遠控功能）。 當選擇控制器為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制器面板的“開閥”、“關閥”、“停”等按鍵不起作用。按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“停”按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。 電動閥門什么時候須配電控柜安裝與調整：
根據您所選購的型號規格按圖將其安裝固定。用電纜按相同的端子號將控制器和電動裝置的端子連接起來。如果用戶所訂購的電動裝置不帶現場控制按鈕則12、13、14不接即可，不會影響控制器的“遠控”功能。把三相電源分別接到控制器的A、B、C、N端子上。確認接線無誤后，接通面板上的電源開關，檢查控制器是否工作在“遠控”狀態。如果不是“遠程”狀態請?jiān)O(shè)置為“遠控”狀態。用手輪將電動閥門開啟至約50%開度時，按“開”或“關”按鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按“停”，切斷電源，調換三相電源中的二相。分別按下“開”、“關”、“停”按鍵，檢查工作是否正常。當閥門處于“全開”位置時，檢查開度表指針是否指示要100%刻度，如有誤差請微調前面板上的開度“調整”使開度表指示為100%。
