電動球閥，可根據客戶參數要求，定制成開關型，調節型和防爆型。電壓分為24V、220V、380V等。

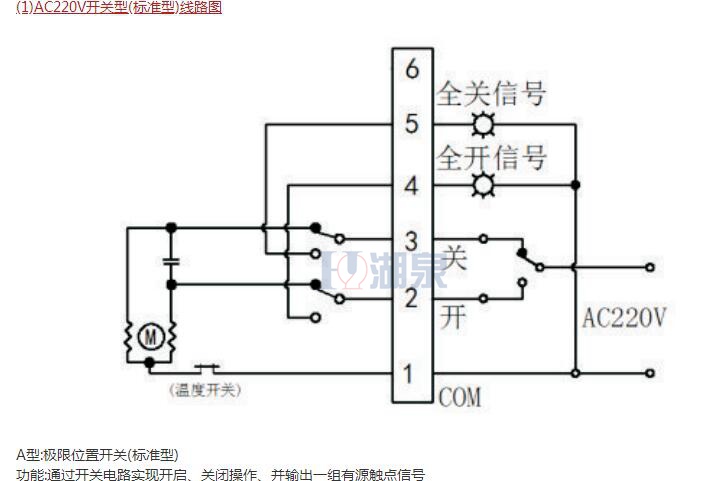

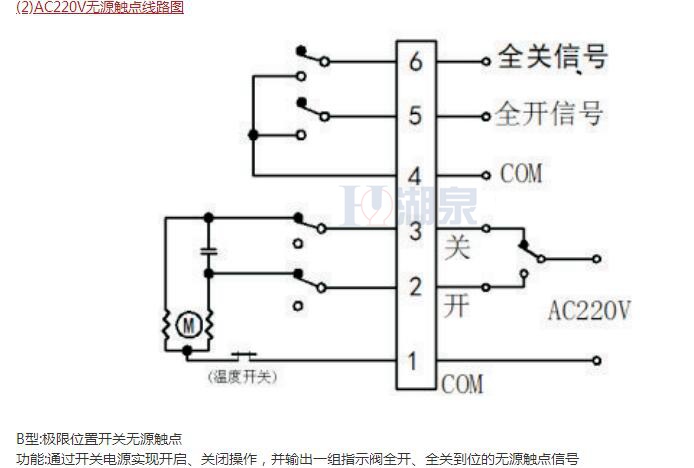

1、2、3為220V電源輸入端，其中1為白線是公共端，一般接零線，2為開控制輸入，3為關控制輸入，藍線：電動閥關電源、紅線：電動閥開電源（2，3通過一個開關再接入220V火線,不可同時得電，最好用轉換開關，每次只能一個得電。）4、5、6為閥門位置反饋開關，（）綠線：信號反饋共用端）其中5接反饋公共端，一般為（反饋電源任意一根即可），4在閥門開到位時接通5，給出一個閥門開到位的信號；6在閥門關到位的時候接通5，給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出，要在反饋回路接上一個電源，220V/DC24V。黑線：閥門開時輸出信號電源（220V），黃線：閥門關時輸出信號電源（220V）。


在電動球閥與其使用對象連接安裝完畢后，最后需要進行與電氣連接。電動球閥上使用的配線電纜根據電動執行器大小來的。這里簡單介紹一下電動球閥配線電纜的的選用，如POE-05型電動執行器進線線鎖PG9,選用Φ4——Φ8的電纜線，POE-10型電動執行器進線線鎖PG11,選用Φ8-Φ10的電纜線；POE-25/POE-50型電動執行器進線線鎖PG13.5,選用Φ8-Φ12的電纜線，根據電動球閥進線線鎖的尺寸，請使用Φ4-Φ12電纜線，以確保連線的安全可靠。

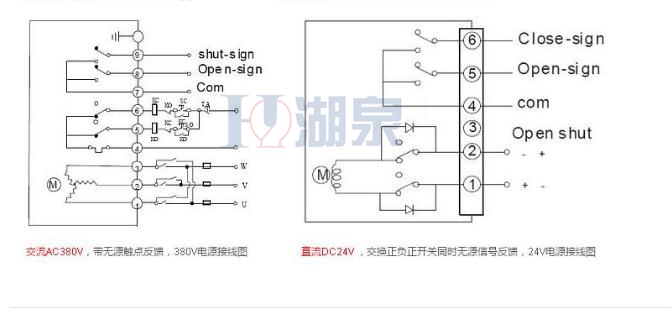

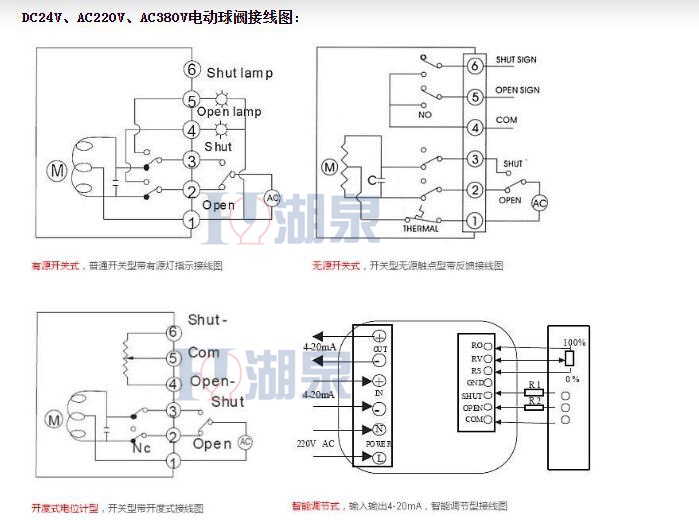

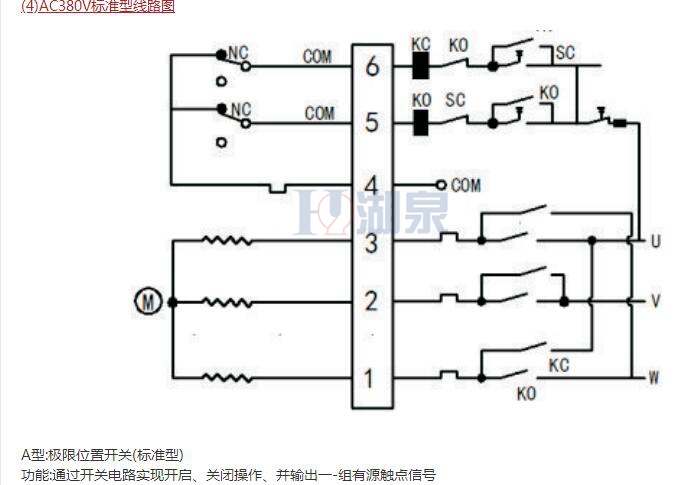

DC24V、AC220V、AC380V電動球閥接線方式是根據不同的使用要求以及現場工況不同所分類的，不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解，以免出現不必要的故障發生，一方面導致整個電路短路故障；另一方面，可能會導致機器等燒壞而產生的巨大經濟損失，甚至出現更嚴重的事故。
電動閥門執行器按電源電壓一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分為有源開關式、無源開關式、電位計型、調節型等。（相關產品：電動開關蝶閥 電動調節蝶閥 電動開關球閥 電動調節球閥）

三線兩控電動球閥是指電動閥的開、關控制由開和關兩控線來完成，即由三根電線組成控制接線圖，在接線前，我們先了解一下國家電工標準GB681對電線顏色的規定:  1.1、黃色——交流三相電路的第一相，A相  1.2、綠色——交流三相電路的第二相，B相  1.3、紅色——交流三相電路的第三相，C相  1.4、淡藍色——零線或中性線  1.5、黃綠雙顏——GND接地線  三線兩控電動閥即一根為開閥線、一根為關閥線，另外一根為零線或公共線，依據國家電工標準GB681對電線顏色的規定，我們建議生產廠商零線或公共線應使用淡藍色（原國家標準規定使用黑色），開閥線使用紅色、關閥線使用黃色或綠色，這樣我們的電工師傅更容易根據電線的顏色來區別接線。
