閘閥  品種齊全,現貨供應,專業廠家,性能穩定可靠致力為您提供優質的閘閥產品!完整售后服務,歡迎來電咨詢， 常見的閘閥型號 不銹鋼閘閥型號:Z40H、Z40Y、Z15W 齒輪閘閥型號:Z540H、Z540Y、Z540W 平板閘閥型號:Z43H、Z43Y、Z43F 彈性座軟密封閘閥型號:Z45X API美標閘閥... 閥門圖例(閥門圖形符號)是指用繪圖的方式將閥門用簡單的圖形描繪出來進行標注。閥門圖例起到一個示意、標準的作用,一般來說,閥門圖例的差異都不大,但也會存在一定程度上的區域性差別...閘閥型號組成:閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。 閘閥有很多種類,不同種類閘閥的型號也不一樣。常...閥門的型號不同以及其代號也會不同,閘閥:Z球閥:Q截止閥:J旋塞閥:X節流閥:X液面指示器:M隔膜閥:G止回閥:H柱塞閥:U蝶閥:D等等。這些閥門的代號是為了更加方便的的表示每個閥門種類。

閥門標識、型號、連接方式大全 一、分類 按動力分 自動閥:依靠介質自身力量進行動作的閥門。如止回閥、減壓閥、疏水閥、安全閥等。 驅動閥:依靠人力、電力、液力、氣力等外力進行操... 閘閥型號及符號大全都有哪些 閘閥介紹 閘閥,又稱刀閘閥,是一種起止裝置,主要用于管路中的切斷操作。 符號大全 閘閥的符號包括閥門模型、閥門編號、閥門類型等,... 閘閥是關斷類閥門中較為常見的類型之一,一般適用于全開或全關的兩位操作控制,主要用來關閉管道中的介質,通常也被稱作截斷閥或阻斷閥。隨著閥門需求量增長和機械行業需求量的擴增,閘... 可以適應不同的流體介質，比如清水、油品等等。不同的材質也讓閘閥擁有不同的型號規格。 閘閥符號根據其結構以及用途的不同,可分為普通閘閥符號、截止閘閥符號、調節閘閥符號等多種類型。


在實際使用中,有不同型號和尺寸的閘閥,它們的區別在于閘板的形態、開啟方式和使用范圍等方面。 那么,閘閥符號及圖例大全是否可以涵蓋所有類型的閘閥呢?答案是肯定的,閘閥符號及圖例...閘閥代號的編寫是按照國家或行業標準進行的,目的是為了標識閥門型號、規格、材質、壓力等級等基本信息,方便用戶選型、訂貨、生產和使用。同時,閘閥代號還是管理和監督的重要依據,有...以上分類中可以看出,閥門品種繁多;如此多品類,必須有一個統一的型號編制方法,才能讓購買使用者通過銘牌便能知道某一種閥門結構、特性和材料。 按照《閥門型號編...一個完整的閘閥型號組成有:閘閥代號+驅動方式+連接方式+結構形式+密封面材質+公稱壓力+閥體材質。 閘閥的代號,字母“Z”; 閘閥的驅動方式,比較常見的就是手輪...閥門型號及字母代號是什么 簡介 安全閥A、蝶閥D、隔膜閥G 、止回閥H、截止閥J、節流閥L、排污閥P、球閥Q 、疏水閥S、柱塞閥U、旋塞閥X、減壓閥Y、閘閥Z。

閘閥的代號，字母“Z”；

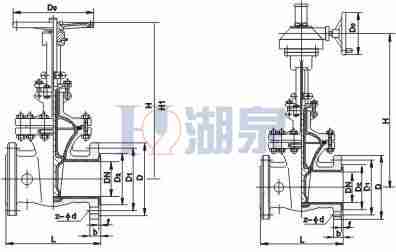

閘閥的驅動方式，比較常見的就是手輪和電動的兩種，手輪操作時，代號可以省略；電動驅動代號為數字“9”；

閘閥的連接方式，以法蘭連接居多，所以我們只介紹法蘭連接的閘閥，代號為數字“4”；

閘閥的結構形式，明桿的代號為數字“1”，暗桿結構的代號為數字“5”；

閘閥密封面材質，常見的有黃銅密封（代號“T”），橡膠密封（代號“X”），不銹鋼密封（代號“H”）,本體密封（代號“W”）；

閘閥公稱壓力，與閘閥的密封面材質和閥體材質息息相關，低壓閘閥承壓16公斤以內，中高壓閘閥最高可以承壓63公斤；

閘閥閥體材質，我們也是介紹常見的幾種，灰鑄鐵（代號“Z”，可以忽略不寫）、球墨鑄鐵（代號“Q”）、鑄鋼（代號“C”）、不銹鋼（代號“P”）。

了解閘閥型號組成之后，我們就能根據閘閥型號輕易的判斷出是哪種閘閥。常用的閘閥型號有：

灰鑄鐵明桿法蘭閘閥：Z41T-16Z；

灰鑄鐵暗桿法蘭閘閥：Z45T-16Z；

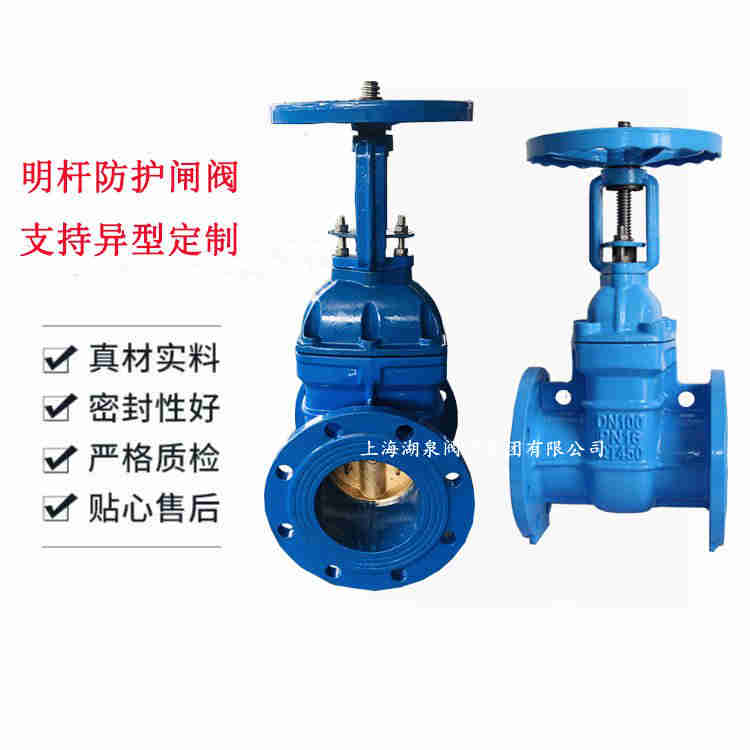

球墨鑄鐵明桿軟密封閘閥：Z41X-16Q；

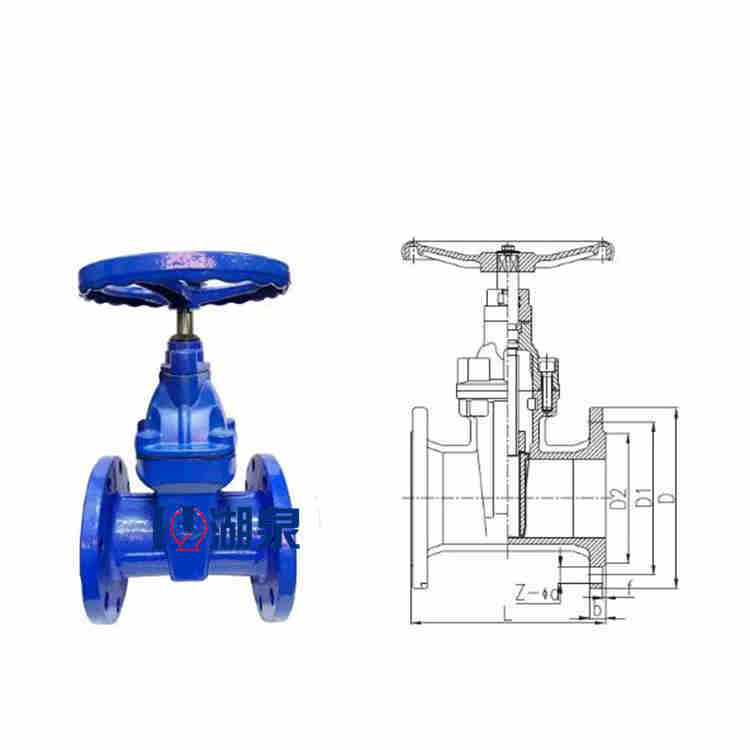

球墨鑄鐵暗桿軟密封閘閥：Z45X-16Q；

鑄鋼法蘭閘閥：Z41H-25/40/63C；

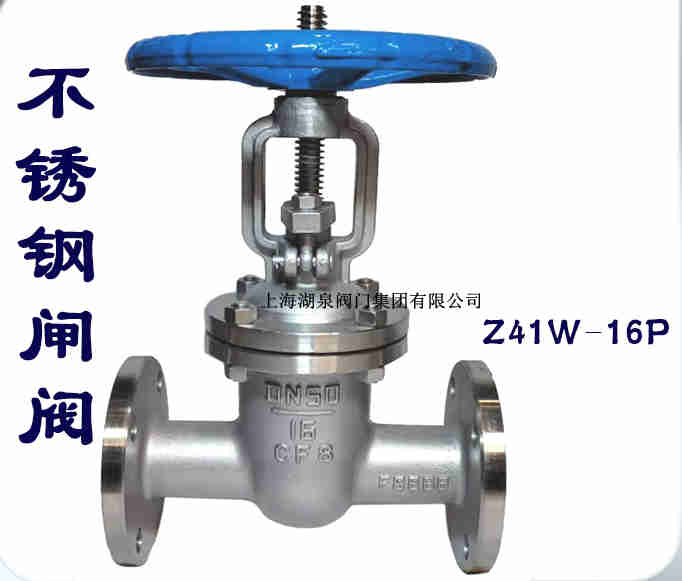

不銹鋼法蘭閘閥：Z41W-16/25/40/63P。
