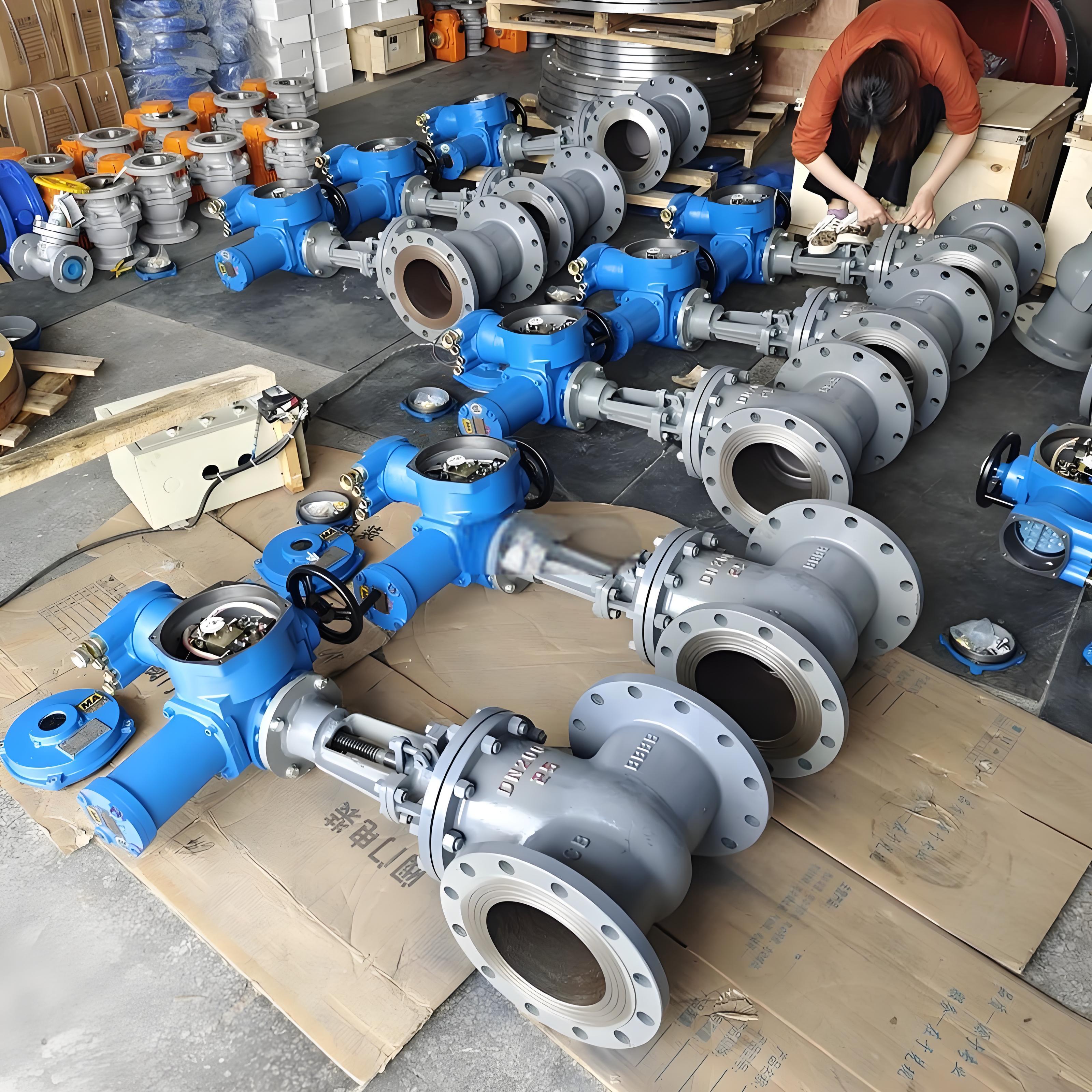

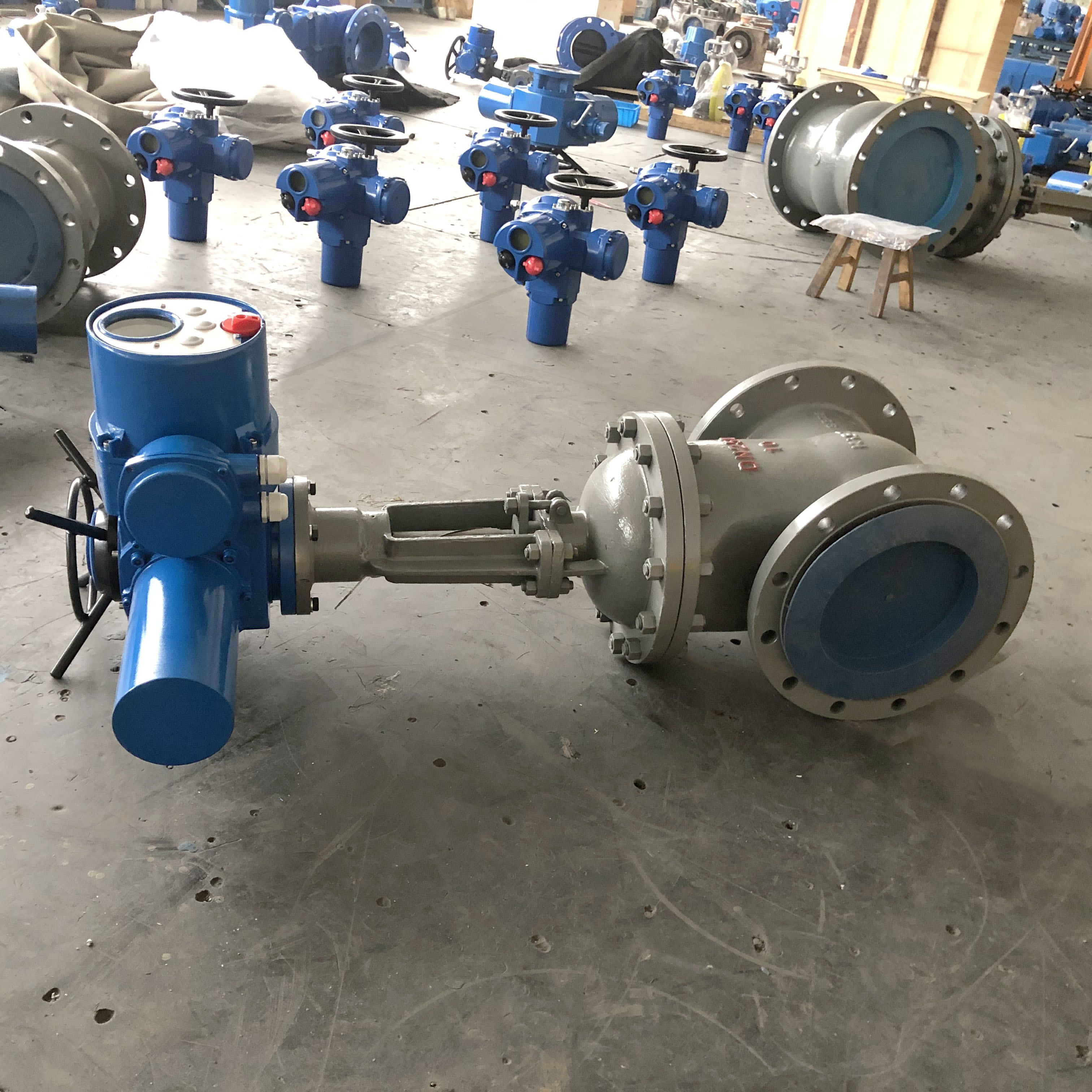

z941h-16c電動閘閥的詳細技術參數及說明書——型號:Z941H-16C 驅動方式:手動,氣動,電動 外型尺寸:DN15-DN1000 用途:流量控制 電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。-智能電動開關楔式閘閥區別于普通開關型電動執行器智能型的可以自身實現遠程/就地控制 無須加裝控制箱,操作面板處可以顯示閥位狀態。電動閘閥是由電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。 主要廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa ，工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統工況的管路上，切斷或接通管路介質。通過選用不銹鋼、鉻鉬鋼等不同的材質可適用介質：水、油品、蒸汽、及酸、堿、氨、尿素、弱酸堿溶液、高溫液體、含硫天然氣等工況。


以電動裝置的不同，分為普通開關型，型和整體型，整體型又分為整體調節型，整體型和整體調節型。（如果是型電動閘閥，請告知我們具體等級，及使用工況，以便我公司為你正確選型）。

公稱壓力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗 Air Seal Test	0.4-0.7

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。

②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。

③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

z941h-16c電動閘閥壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

z941h-16c電動閘閥主要零件材料及性能

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料  尼龍	增強柔性石墨  1Cr13/柔性石墨  OS軟鋼  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增強柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

z941h-16c電動閘閥主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值			電裝型號
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
