‌PLC遠程控制閥門電動裝置的接線操作主要包括以下幾個步驟‌：

1‌、準備工作‌： 了解PLC基本原理和功能，熟悉所選用的PLC型號和規格，了解其輸入/輸出接口的數量、類型和分布。

2、準備工具和材料，如螺絲刀、剝線鉗、接線端子、接線盒、電纜等必要的工具和材料。 認真閱讀PLC的用戶手冊，了解PLC的詳細參數、接線方法和注意事項。

3、確定接線方案‌： 根據PLC的輸入/輸出接口數量和類型，以及實際控制需求，確定接線方案。例如，如果需要實現簡單的開關控制，可以選擇開關量控制方式；如果需要精確的位置控制，可以選擇模擬量控制方式。 ‌

4、接線步驟‌： ‌開關量控制接線‌： 將電動閥的電源線接到PLC的輸出端子上，注意正負極不要接反。 將PLC的輸出端子通過中間繼電器或接觸器，接到電動閥的控制端子上。 將中間繼電器或接觸器的常開或常閉觸點，接到電動閥的反饋信號端子上，以便PLC能夠檢測電動閥的狀態。 ‌

5、模擬量控制接線‌： 將電動閥的電源線接到電源上。 將PLC的模擬量輸出端子接到模擬信號轉換器的輸入端子上。 將模擬信號轉換器的輸出端子接到電動閥的控制端子上。

6、注意事項‌： 在接線前，要對電動閥和PLC進行仔細檢查，確保設備完好無損，接線端子無銹蝕、松動等現象。 接線時要遵循顏色對應的原則，確保正確連接各個電氣元件。 接線完成后，仔細檢查接線是否正確，包括接線端子是否牢固、信號線和電源線是否連接正確等。 接線完成后，應進行適當?shù)臏y(cè)試和驗證，確保PLC正常工作，輸入/輸出信號正常，程序正確執行，控制效果符合預期。 通過以上步驟，可以實現對閥門電動裝置的遠程控制，確保系統的穩定運行和高效管理‌。



PLC遠程控制系統的接線涉及多個方面，包括PLC與輸入設備、輸出設備以及其他相關設備的連接。以下是一些基本的接線步驟和注意事項：

（1）選定適當?shù)慕泳€端子：PLC控制器通常具有多個接線端子，例如輸入端子、輸出端子、電源端子等。在開始接線之前，需要確定所需的端子類型和數量，并選定相應的接線端子。

（2）連接電源線：PLC控制器需要接收電源供電才能正常工作。因此，在接線時需要將電源線連接到PLC的電源端子上。

（3）連接輸入設備：PLC需要接收來自傳感器、按鈕、行程開關等輸入設備的信號以實現相應的控制功能。這些輸入設備的接線應連接到PLC的輸入端子上。例如，磁性感應器通常藍色線接GND，棕色線接輸入端的X；光電感應器則藍色線接GND，黑色線接輸入端的X，棕色線接24v。

（4）連接輸出設備：PLC需要將控制信號發送到執行器、電機等輸出設備。在接線時，需要將輸出模塊連接到PLC的輸出端子上，并將輸出信號送往對應的設備中。需要注意的是，同組（相同公共端）的輸出點，其電壓類型和等級應該相同。

（5）進行絕緣和保護：為確保PLC的安全和可靠性，在接線過程中需要進行絕緣和保護措施，以避免短路、過載等問題。

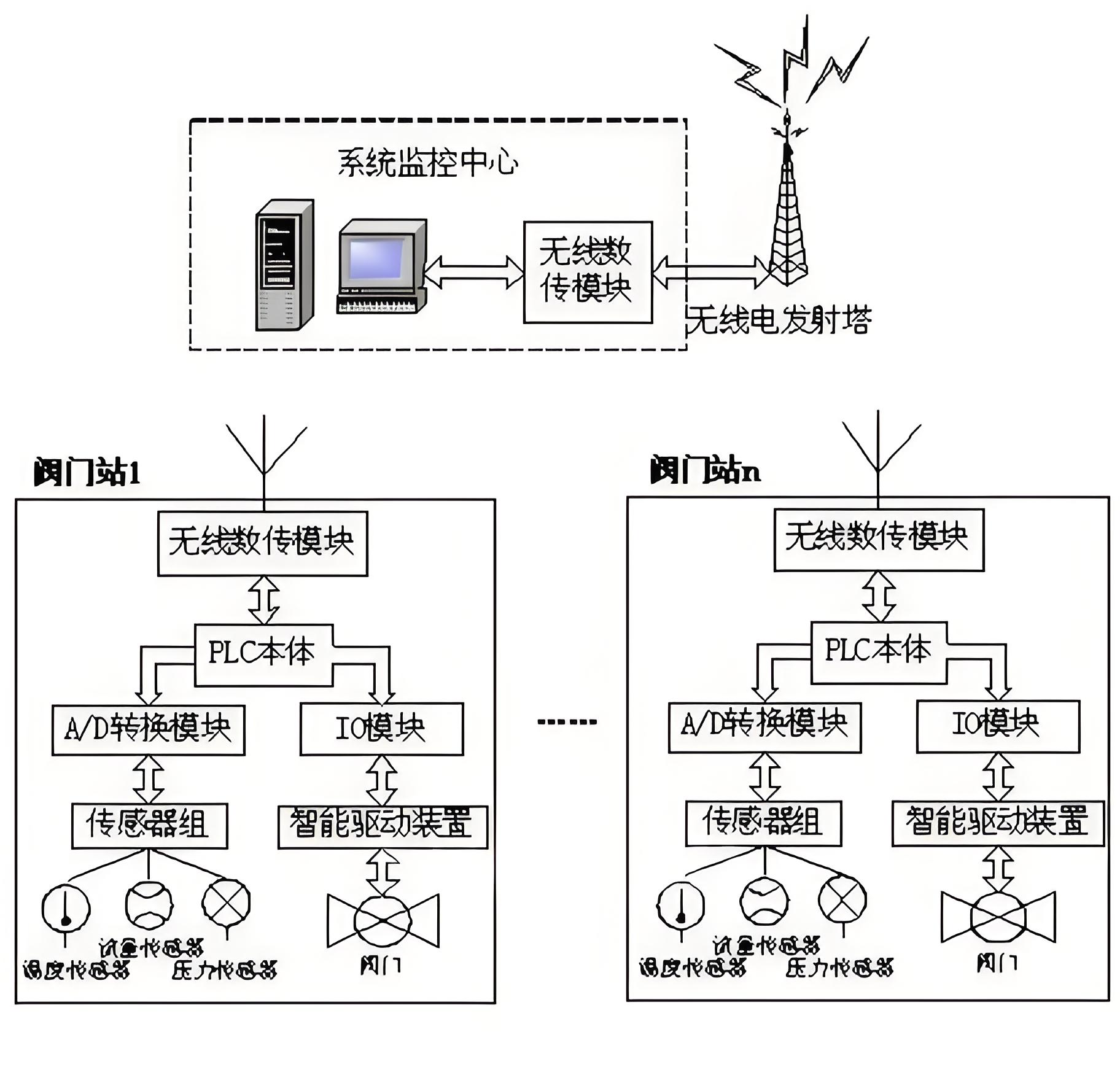

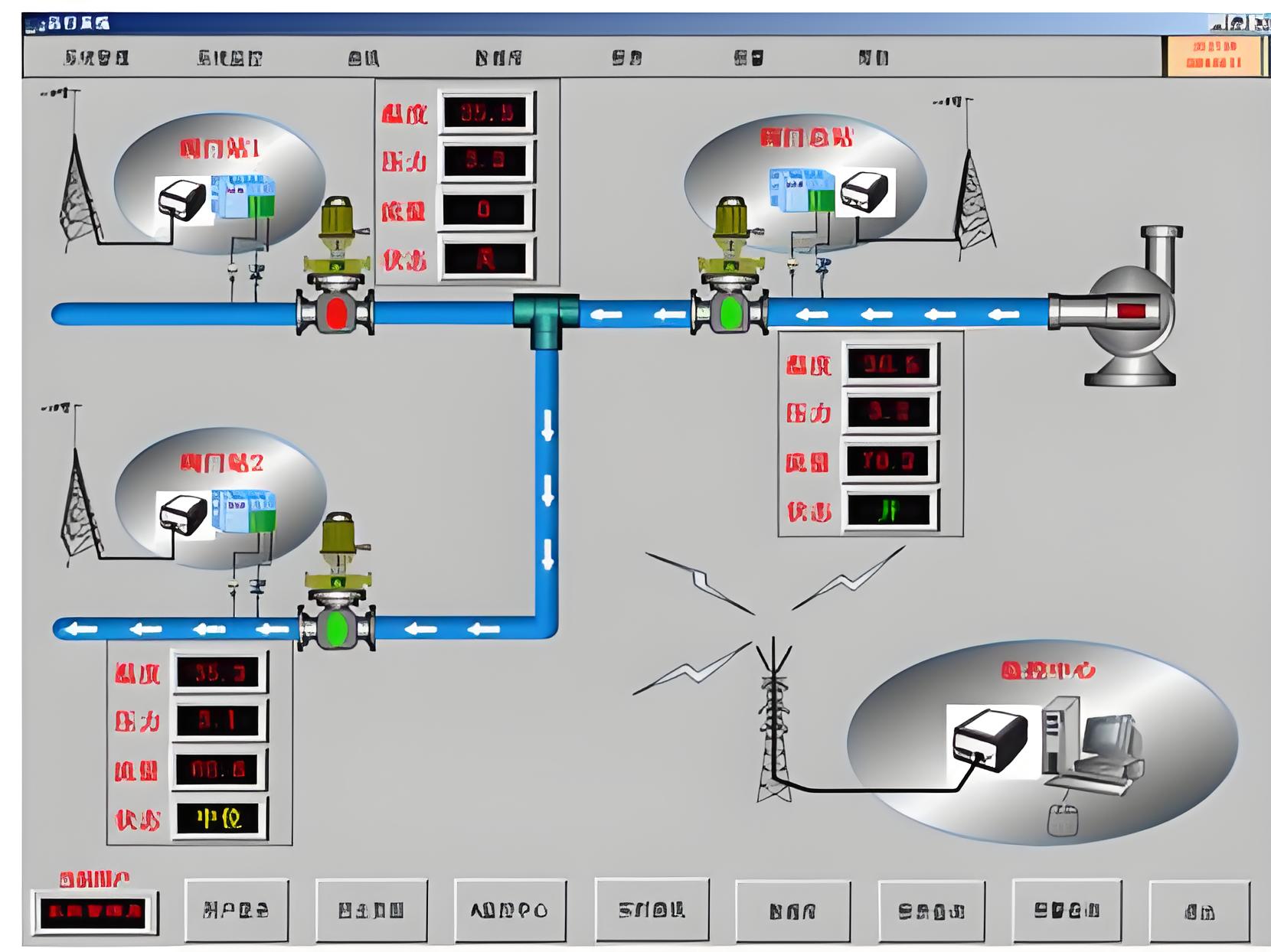

‌PLC遠程控制閥門電動裝置主要應用于需要遠程監控和控制閥門的場合，如溫度、流量、壓力控制的工業生產環境中。‌ 這些場合通常遠離MCC控制室，或者現場環境較為惡劣，需要通過網絡實現遠程操作和管理‌。 在具體應用中，PLC通過采集閥門的相關數據（如開關狀態、電壓、電流等），實時上傳至遠程監控平臺，實現遠程監控和控制的自動化管理手段。這包括實時監測閥門的開關狀態、電壓、電流等參數，并在異常情況下發出預警通知‌。 具體功能包括： ‌實時監測‌：定期更新數據，形成報表或曲線圖，便于快速查詢和定位問題。 ‌預警機制‌：當檢測到異常數值時，通過微信、短信、郵件等方式通知相關人員‌。 ‌遠程控制‌：管理人員無需現場即可開關閥門，提高工作效率和應急反應能力‌。 ‌遠程維護‌：工程師可以遠程編程調試和上傳下載程序，減少出差需求‌。 ‌設備管理‌：記錄設備信息、位置分布、運行狀態等，優化資源配置‌。 ‌運維管理‌：建立線上化、可視化工作機制，確保故障及時處理‌。 通過這些功能，PLC遠程控制閥門電動裝置在工業自動化領域中發揮了重要作用，提高了生產效率，降低了運維成本，并且適應了各種復雜的工業環境需求‌。
