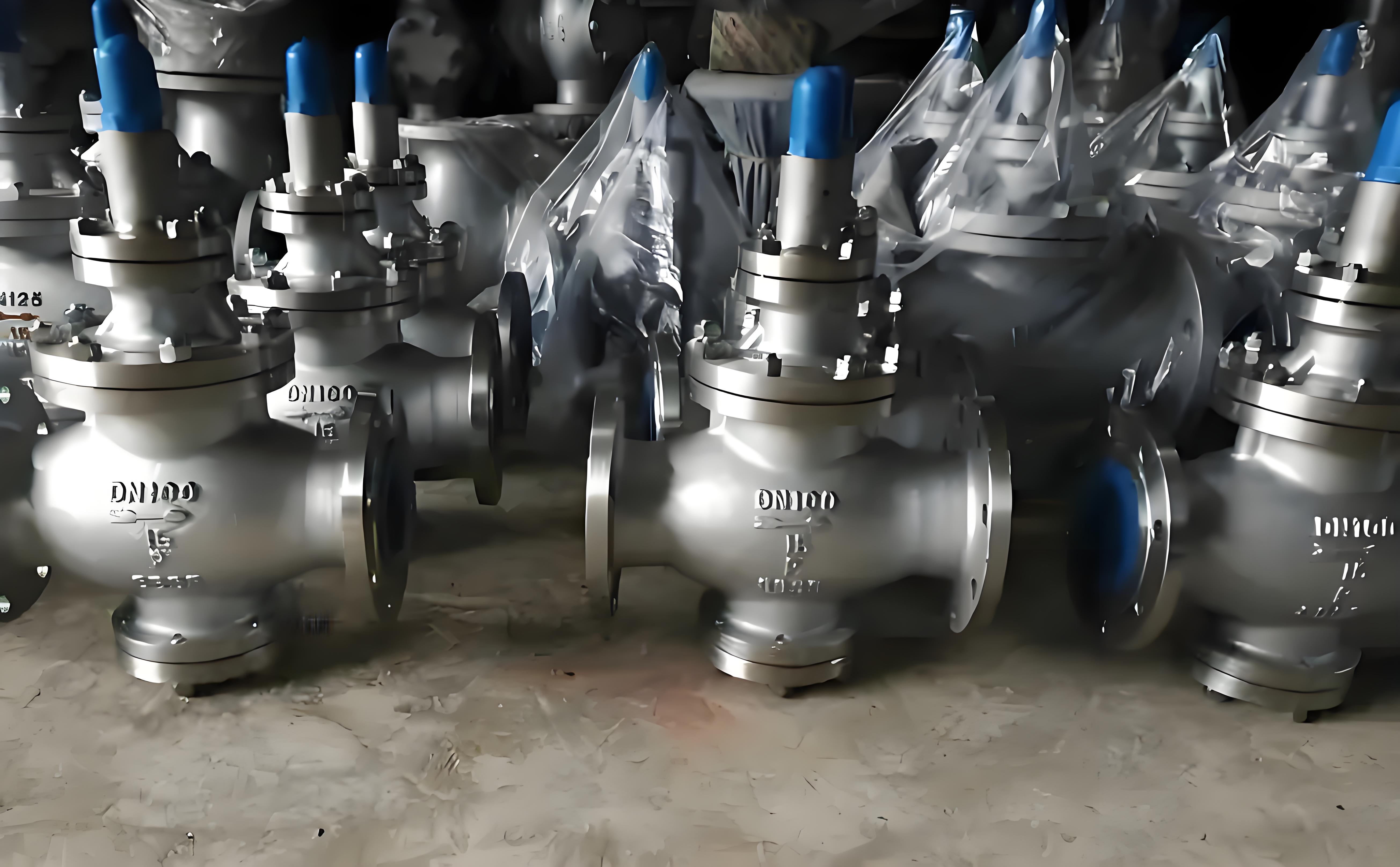

減壓閥Y43H-16C DN50減壓閥Y43H-16C DN100技術參數
[ 2025-01-07 ]

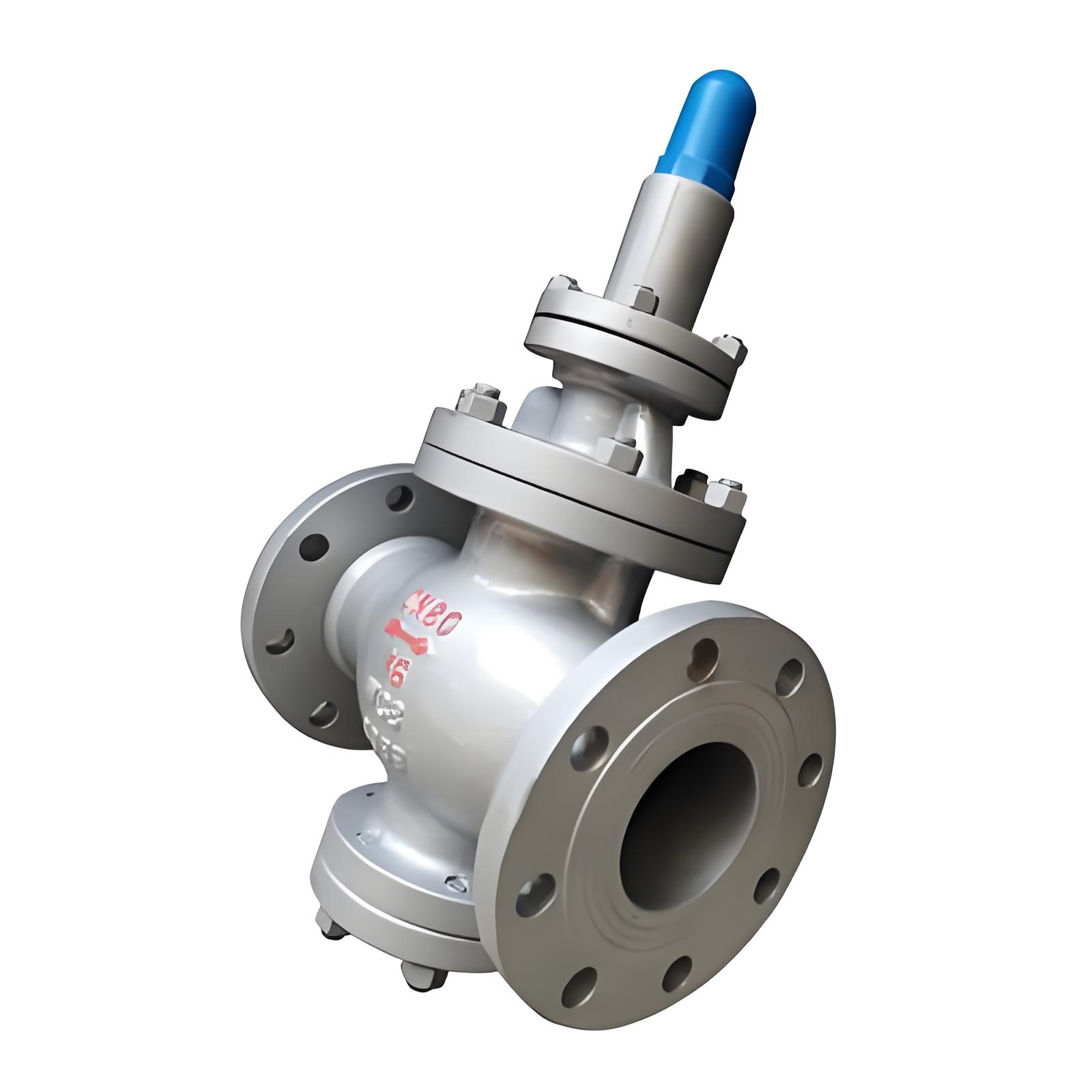

Y43H-16C減壓閥是一種先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥包括閥座、主閥盤、活塞、缸套和彈簧等零件，而導閥則包括閥座、閥瓣、膜片、彈簧和調節彈簧等零件。通過調節調節彈簧的壓力來設定出口壓力，利用膜片感知出口壓力的變化，通過導閥的啟閉驅動活塞調節主閥節流部位過流面積的大小，從而實現減壓穩壓功能。
應用場景
主要用于蒸汽管路，適用于城建、化工、冶金、石油、制藥、食品、飲料和環保等行業。它能夠在進口壓力或流量變動時，依靠介質本身的能量自動保持出口壓力在小范圍內波動，具有出色的減壓穩壓性能。
技術參數和性能指標
- 公稱壓力：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
- 殼體試驗壓力：2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
- 密封試驗壓力：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
- 最高進口壓力：1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
- 出口壓力范圍：0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa
這些參數確保了減壓閥在不同工作環境下都能穩定可靠地運行。
產品性能參數
| 型號 | PN | 進口參數 | 出口壓力 / MPa | 出口壓力 / MPa | 適用介質 | |
|---|---|---|---|---|---|---|
| 溫度 / ℃ | 壓力 / MPa | |||||
| Y43H-16 | 16 | ≤200 | 1.6 | 0.05~1.0 | ±0.05 | 蒸汽 |
| Y43H-16C | ||||||
| Y43H-16Q | ||||||
產品零部件材料
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體、上閥蓋、下閥蓋 | 主副閥瓣、主副閥座、活塞 | 主副彈簧 | 調節彈簧 | 膜片 | 活塞環 | |
| Y43H-16 | HT2000 | 不銹鋼 | 鉻釩鋼 | 硅錳鋼 | 不銹鋼 | 合金耐磨鑄鐵 |
| Y43H-16C | WCB | |||||
| Y43H-16Q | QT450-10 | |||||
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×ød | H1 | H2 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 180 | 115 | 85 | 65 | 18 | 4×ø18 | 100 | 290 | 16 |
| 32 | 200 | 135 | 100 | 78 | 18 | 4×ø18 | 100 | 290 | 17 |
| 40 | 220 | 145 | 110 | 85 | 20 | 4×ø18 | 105 | 310 | 22 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4×ø18 | 105 | 310 | 24 |
| 65 | 280 | 180 | 145 | 120 | 20 | 4×ø18 | 105 | 310 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 160 | 340 | 50 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8×ø18 | 160 | 340 | 52 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8×ø18 | 195 | 375 | 88 |
| 150 | 450 | 280 | 240 | 210 | 28 | 8×ø23 | 195 | 375 | 94 |
| 200 | 550 | 335 | 295 | 265 | 30 | 12×ø23 | 225 | 475 | 151 |
