電動閥門開關控制原理圖，24v電動閥執行器接線圖，電動閥門裝置原理圖，上海湖泉閥門有限公司為你作解答：
電動閥門的工作原理是由電動機帶動減速裝置，在電信號的作用下，產生直線運動和角度旋轉運動。它可以現場操作，也可以遠距離操作，可以單臺控制，也可以多臺集中控制。當現場操作時，可以手動，也可以電動。手電動相反聯鎖。

電動閥門根據所配執行機構主要有開關型和調節型兩種，開關型電動閥門是用于工況管道中做啟閉用，主要作用是截?cái)嗷蚪油ü艿澜橘|(zhì)。調節型電動閥門可接受控制系統發出的信號，調節閥門的開度達到調節管道介質的流量、壓力等參數的目的。

電動蝶閥工作原理及接線圖 電動蝶閥工作原理及接線圖 電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。 常見的電動蝶閥接線圖如下： 開關型帶有源燈指示電動蝶閥接線圖，共有5根接

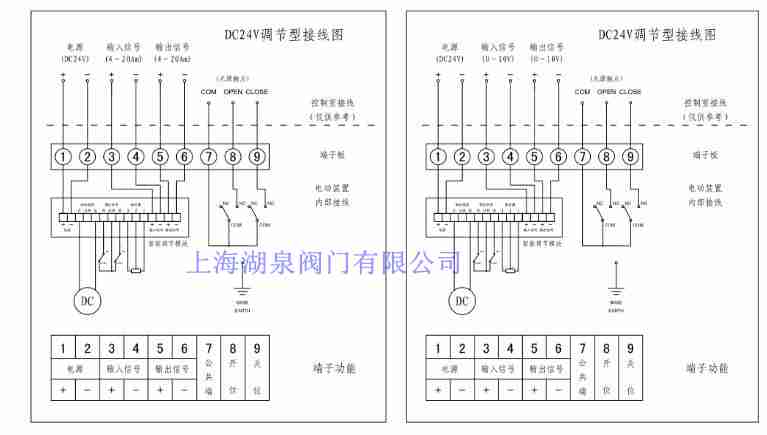

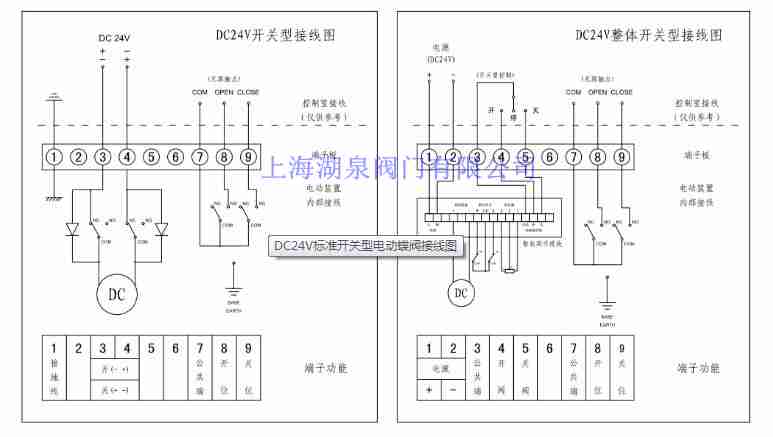

24v電動閥執行器接線圖


風閥電動執行器怎么接線，電動調節風閥執行器是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種

電動閥門裝置原理圖

電動閥門裝置，用來控制閥門的開啟、關閉與中間暫停。適用于閘閥、截止閥、球閥等，它可以準確地按控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。電動閥門裝置由六個部分組成，即電機、減速器、控制機構、手-電動切換機構、手輪部件及電氣部分。電動機:采用戶外型三相異步電動機,該電機為短時工作制,額定持續工作時間為10分鐘?？刂茩C(jī)構：由轉矩控制機構、行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示。手-電動切換裝置：為半自動切換，電動轉變?yōu)槭謩?dòng)操作需板動切換手柄，而由手動轉變?yōu)殡妱?dòng)系自動進行（需板動切換手柄）。手輪部件：由手輪和手動軸組成，供安裝調試和處理故障等需要手動時使用，電動閥門的控制電路，可以按照運行人員從控制盤送來的命令或者自動化系統送來的命令啟動電動機去操作閥門。當閥門的轉矩或行程達到事先整定值時，控制電路可以根據轉矩限制機構和行程控制機構送來的信號切斷電動機的電源?？刂齐娐愤€具有保護功能.當電動機過載或發生其他故障時，能自動切斷電源，并發出報警信號。必要時，控制電路還可以具備更復雜的功能。例如，在采用脈沖調制式的變速電動閥門中，就是靠控制電路改變控制脈沖的寬度達到電動機變速要求的。
